Операция Укомплектация-2

Колесо к тележке

Колесо используется в тележке, предназначенной для транспортировки заготовок и готовых изделий в механическом цехе. В двух отверстиях кронштейна крепится ось поз. 3. В корпусе поз. 2
запрессованы два шарикоподшипника поз. 16, которые зажимаются крышкой поз. 4 и распорной
втулкой поз. 6. В крышках поз. 4 и 5 имеются выточки под уплотнительные кольца поз. 14 и 15,
которые препятствуют попаданию пыли в подшипники. На цилиндрическую поверхность корпуса поз. 2
натянут бандаж поз. 7, который прижимается крышкой поз. 4. Колесо крепится к основанию тележки
четырьмя болтами.

Состав: 3Д Детали, СБ, Спецификация Язык документа

Софт: Компас V 13, CDW

Просмотр файлов
готовое/втулка.m3d
готовое/колесо.m3d
готовое/крышка два!.m3d
готовое/крышка раз!.m3d
готовое/ось.m3d

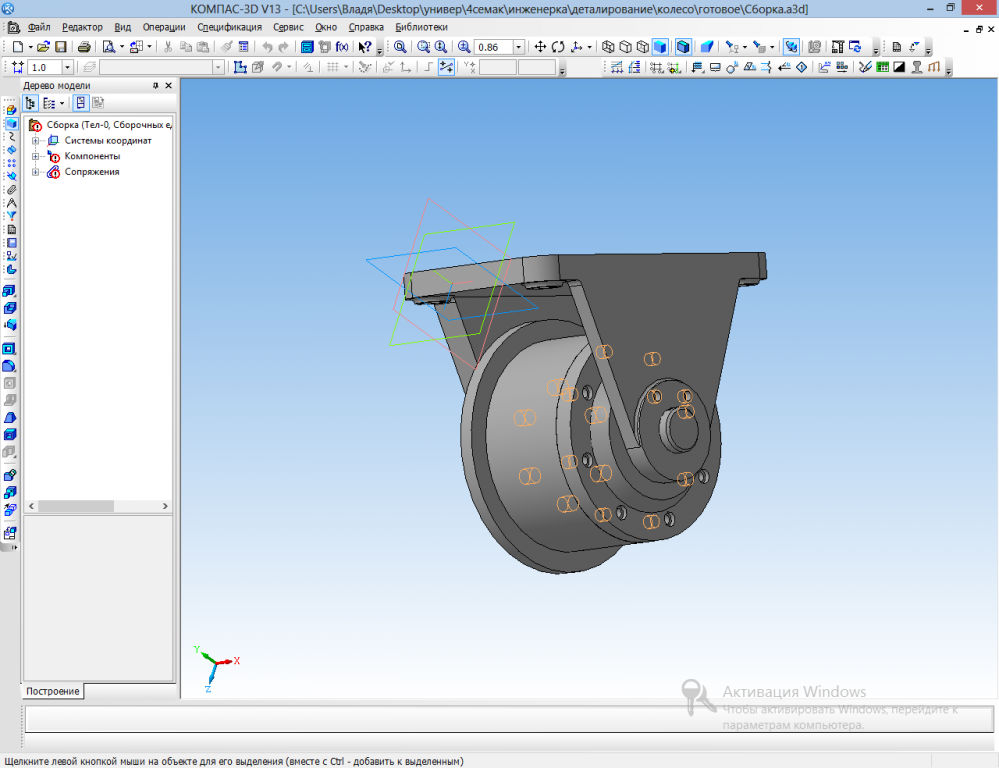

готовое/Сборка.a3d
готовое/Сборочный чертеж.cdw
готовое/Спецификация 2 лист.cdw
готовое/Спецификация.cdw
готовое/стойка.m3d
готовое
