Комплект метчиков М40х2-4H5H

"Политех" - СПБ
Технология машиностроения
Курсовой проект по дисциплине: "Режущий инструмент"
На тему: "Проектирование режущих инструментов"
СПБ 2014г

По заданию необходимо спроектировать комплект метчиков.

Номинальный наружный диаметр резьбы в гайке: D= 40 мм;
шаг: Р=2 мм;
степень точности резьбы: 4H5H;
число метчиков в комплекте: m=2;
обрабатываемый материал: латунь

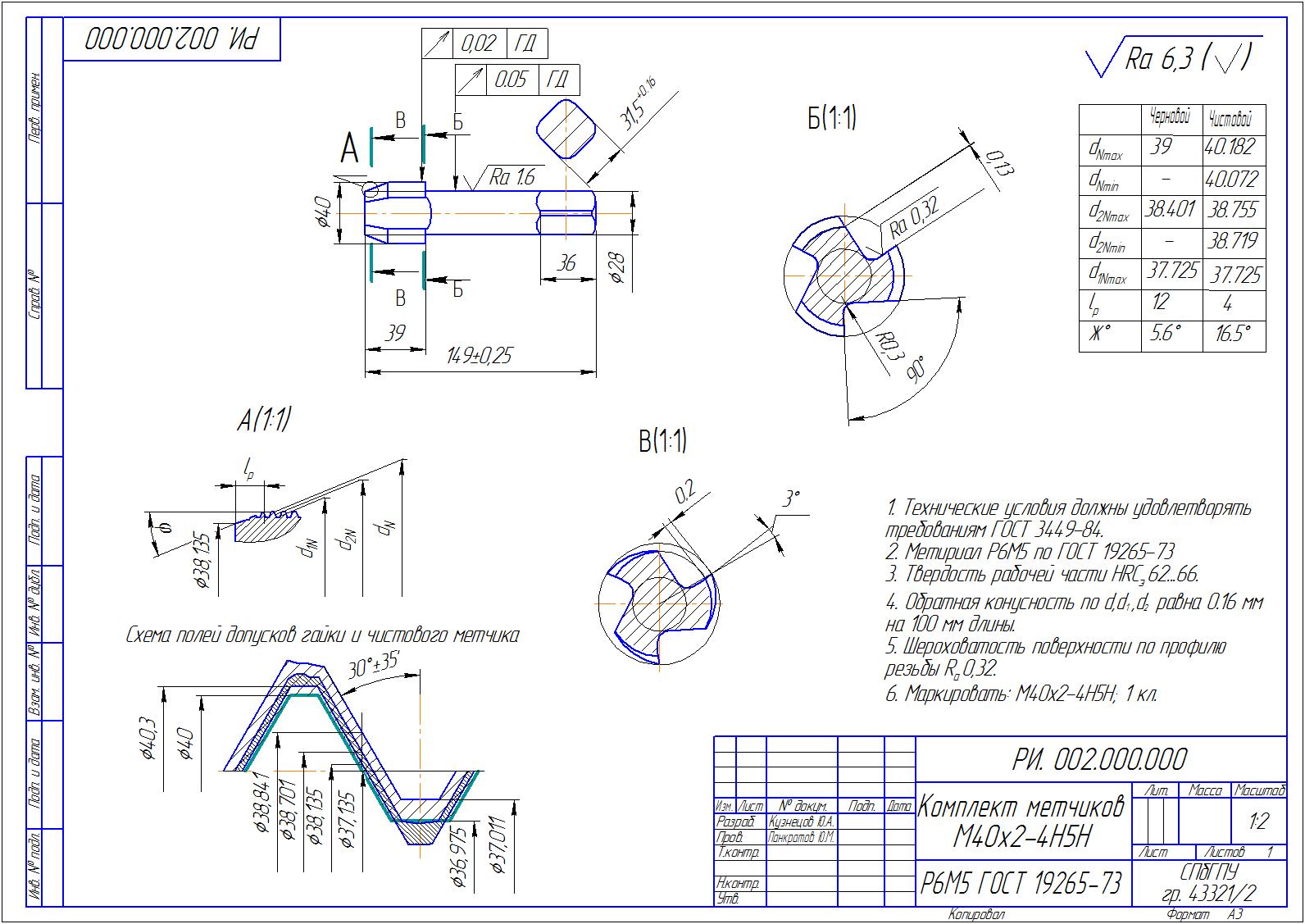

Состав: Чертеж комплекта метчиков Язык документа

Софт: КОМПАС-3D 12

Каталог / Машиностроение и механика / Комплект метчиков М40х2-4H5H

Просмотр файлов
1.doc
ЧертежМой1.cdw
