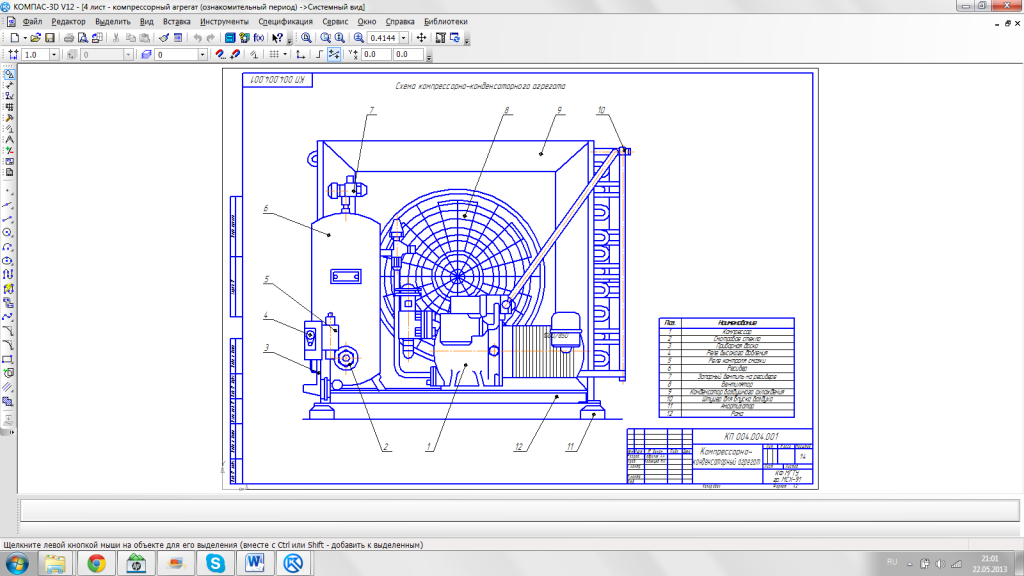

Компрессорно-конденсаторный агрегат

Компрессорный агрегат имеет в своем составе двигатель 34, по меньшей мере, один компрессор 44, содержащий ведомый вал 54, приводимый во вращательное движение ротором 38 двигателя 34, и систему колес 46, 48, 50, 52 с лопатками, установленных на ведомом валу 54. Система, образованная двигателем 34 и компрессором 44, размещается в общем корпусе (К) 55, герметичном по отношению к газу, обрабатываемому компрессорным агрегатом.
