Операция Укомплектация-2

Конденсатор кожухотрубный вертикальный аммиачный

Сумский государственный университет Кафедра ТТФ
Индивидуальное домашнее задание №1 по дисциплине: «проектирование холодильных установок»
На тему: «Проектировочный расчёт кожухотрубного вертикального конденсатора»
Сумы 2009

Выполнены следующие расчёты:
1. Тепловой расчёт
2. Конструктивный расчёт
3. Гидравлический расчёт
4. Прочностной расчёт

Обечайка кожухотрубного конденсатора изготовляется из листовой стали, сварная, продольный стыковой шов двухсторонний, выполненный ручной электродуговой сваркой.

Техническая характеристика.
1. Рабочая среда R717
2.Рабочее давление, МПа
в межтрубном пространстве 1,35
в трубном пространстве 0,2
3. Рабочая температура, t С от -8 до 35
4. Площадь поверхности теплообмена, м 1,82

Состав: СБ, Водораспределительный бак, Трубчатка в сборе, Фланец, Спецификация, ПЗ Язык документа

Софт: 80

Каталог / Машиностроение и механика / Конденсатор кожухотрубный вертикальный аммиачный

Просмотр файлов

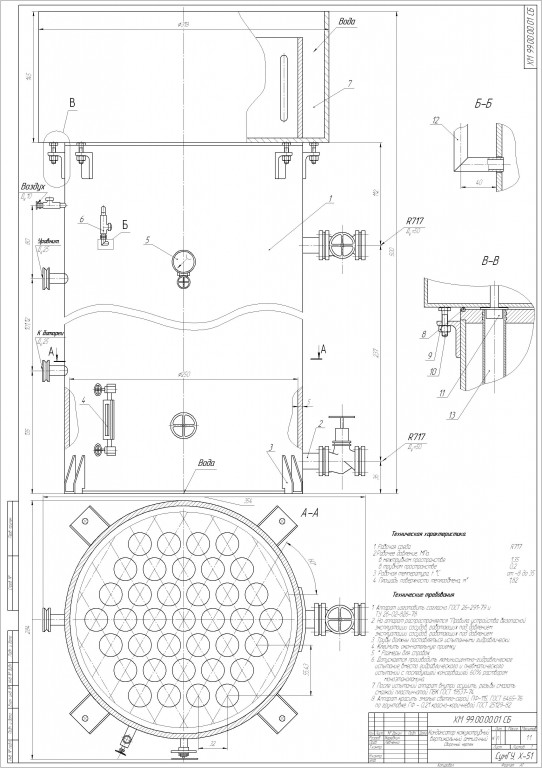

Конденсатор/Чертежи/Рисунки/Вертикальный кожухотрубный конденсатор.jpg
Конденсатор/Чертежи/Рисунки/Водораспределительный бак.jpg
Конденсатор/Чертежи/Рисунки/под конденсатор.jpg
Конденсатор/Чертежи/Рисунки/Трабчатка.jpg
Конденсатор/Чертежи/Рисунки/ФЛАНЕЦ А2.jpg
Конденсатор/Чертежи/Вертикальный кожухотрубный конденсатор.cdw
Конденсатор/Чертежи/Водораспределительный бак.cdw
Конденсатор/Чертежи/под конденсатор.spw
Конденсатор/Чертежи/Трабчатка.cdw
Конденсатор/Чертежи/ФЛАНЕЦ А2.cdw
Конденсатор/ПХУ 1.doc
Конденсатор/Чертежи/Рисунки
Конденсатор/Чертежи
Конденсатор
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
