Операция Укомплектация-2

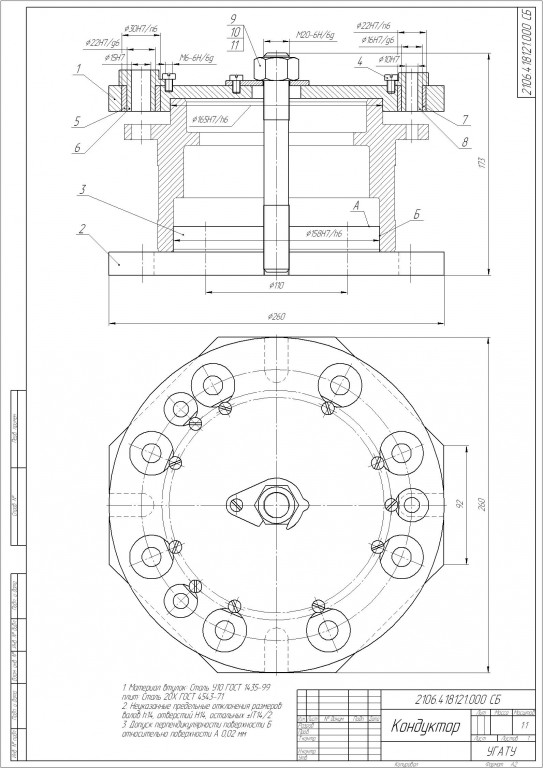

Кондуктор со съемной крышкой

Приспособление для обработки восьми отверстий диаметром 15 +0,27 мм и трех отверстий под резьбу М12 диаметром 10 +0,22 мм на радиально-сверлильном станке. Кондуктор со съемной крышкой, состоит из двух частей: верхняя – оформлена как накладной кондуктор, нижняя – подставка. ПЗ состоит из описания, силового и точностного расчетов. Сдавался в УГАТУ.

Заготовка обрабатывается на радиально-сверлильном станке модели 2Л53У с использованием кондуктора. Применение специализированного приспособления (ПР) позволит снизить трудоемкость обработки на данной операции, уменьшить штучное время, повысить стабильность точностных параметров операции.
Габаритные размеры кондуктора 260х173 мм.
Материал втулок: Сталь У10 ГОСТ 1435-99, плит: Сталь 20Х ГОСТ 4543-71.
В данном случае применяется крышечный кондуктор (кондуктор со съемной крышкой). Приспособление состоит из двух частей: верхняя – оформлена как накладной кондуктор, нижняя – подставка.
Деталь помещается между кондукторной втулкой, расположенной над ней, и установочным местом, прилегающим к столу. Верхняя часть кондуктора (кондукторная плита) соединена с нижней шпилькой.
Для направления режущего инструмента в корпусе кондуктора имеются кондукторные втулки, которые обеспечивают точную обработку отверстий в соответствии с чертежом. Конструкция и размеры этих втулок стандартизованы.

Состав: СБ, спецификация, ПЗ с расчетом (docx) Язык документа

Софт: Компас v12
