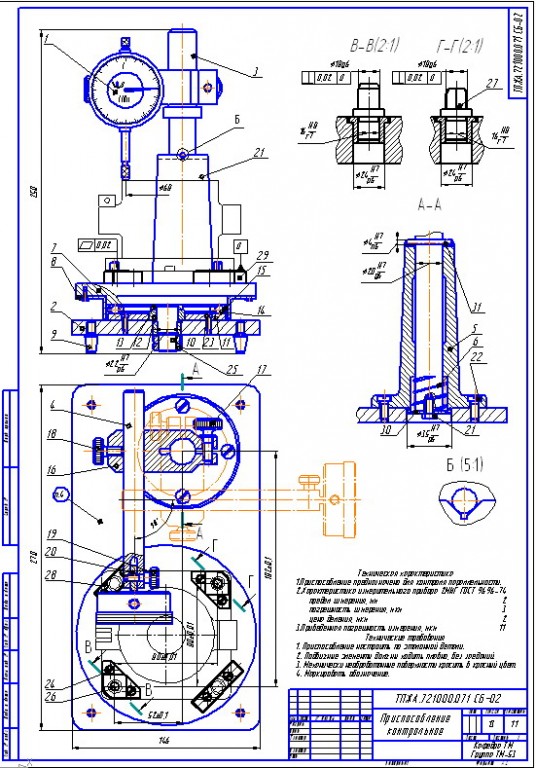

Контрольное приспособление отклонения от параллельности

Контролирует отклонение от параллельности, верхний торец детали.

Техническая характеристика
1.Приспособление предназначено для контроля параллельности.
2.Характеристика измерительного прибора 2МИГ ГОСТ 9696-74:
предел измерения, мм 2
погрешность измерения, мкм 3
цена деления, мкм 2
3.Приведенная погрешность измерения, мкм 11

Состав: СБ, Спецификация Язык документа

Софт: Компас 12

Каталог / Машиностроение и механика / Контрольное приспособление отклонения от параллельности

Просмотр файлов
Контрольное.cdw
Спец.КОНТР _1.cdw
Спец.КОНТР _2.cdw
