Кормораздатчик КРФ-10

Кормораздатчик КРФ-10 предназначен для раздачи кормов в кормушки. Модернизация кормораздатчика заключается в изменении битеров. В место них устанавливаестя битер с ковшами, обеспесивающие определенную порцию корма.

Кормораздатчик предназначен для выполнения следующих с/х работ:
- транспортировка и и дозированной раздачи животным измельчённых кормов;
- обслуживание кукурузоуборочных силисоуборочных машин и перевозки различных сельскохозяйственных грузов с выгрузкой назад.
- дозированной подачи измельчённых кормов к средствам загрузки кормохранилищ и внутрифермерским стационарным кормораздатчикам.
Тип машины – двухосный прицеп
Грузоподъемность, Н(кг с) не менее………………………….3,43 104 (3,5)
Транспортная скорость, км/ч,…………………………………не более 30
Скорость передвижения агрегата при раздаче корма, м/с….0,5…1,8
Привод рабочих органов от ВОМ трактора
Производительность, м3/с……………………………………..72-480
Отклонение от нормы раздачи, % ……………………………не более 15
Потребляемая мощность, кВт…………………………………не более 7,5
Транспортный просвет, мм……………………………………300±5
Масса машины, кг……………………………………………...2150±50
Агрегатируется с тракторами тяговых классов – 0,9-1,4.
Битер при раздаче кормов, равномерно загружает поперечный транспортёр. Блок состоит из барабанного битера, закреплённого в боковинах кузова. Битер представляет собой полую трубу образующую шестигранник с торцов закрытый стенками. Внутри битера расположен стальной вал, на котором находятся подшипники, на которых вал с битером вращается. Привод битера осуществляется через цепную передачу.
Недостатками КР-Ф-10 являлась то, что он способен раздавать только сыпучие и мелкоизмельченные корма с длинной частиц от 15 до 60 мм, из-за конструктивных возможностей его рабочего органа – блока битеров. Для устранения этих недостатков нужно на приводной барабан установить ступенчато, по его длине, со смещением по его окружности на 120 градусов, три ковшеобразные гребенки, имеющие очищающие пластины с хвостовиками и расположенных внутри барабана роликов, взаимодействующих с хвостовиками. Имеются новые, отличительные от аналога, признаки, заключающиеся в том, что гребенки снабжены зубьями, стержнеобразной формы с заостренными концами. Боковая поверхность зубьев выполнена с насечками, для фиксации при захвате и отборе стеблевой массы. По торцам каждой гребенки, перпендикулярно к ней установлены боковые захваты с системой ступенчато расположенных ловушек, выполнено в виде фигурных вырезов разных размеров, края ловушек в своем продолжении выполнены заостренными и разной длины, причем открытые края ловушек размещены ступенчато под острыми углами относительно друг друга и зубьев гребенки.
Зубья, на передней кромке гребенки, обеспечивает надежный, стабильный захват и фиксацию кормов, имеющих стебли небольшого поперечного сечения, независимо от их свойств, состояния и взаимного расположения в ворохе и равномерное вычесывание тонкого слоя стеблей из общего вороха.
Боковые захваты обеспечивают надежный, стабильный, без проскальзывания, захват и фиксацию разновидных кормов, независимо от степени их спрессованности , их взаимного расположения в ворохе и высоту самого вороха, что, кроме того является одним из условий эффективного смешивания компонентов кормов при их раздаче.
Рабочая поверхность очищающих пластин имеет конфигурацию, сопряженную с наружной поверхностью, взаимодействующих с ними роликов, снижает ударные и контактные нагрузки и обеспечивает безаварийную работу раздающего механизма.
В ходе изменений конструкций кормораздатчика КР-Ф-10 стало возможным обеспечить равномерную раздачу всех видов кормов, с любыми свойствами, независимо от их физического состояния, длины, диаметра и формы поперечного сечения стеблей, что было невозможно при стандартной конструкции. Возможно использовать в качестве корма солому, предварительно измельчив её.

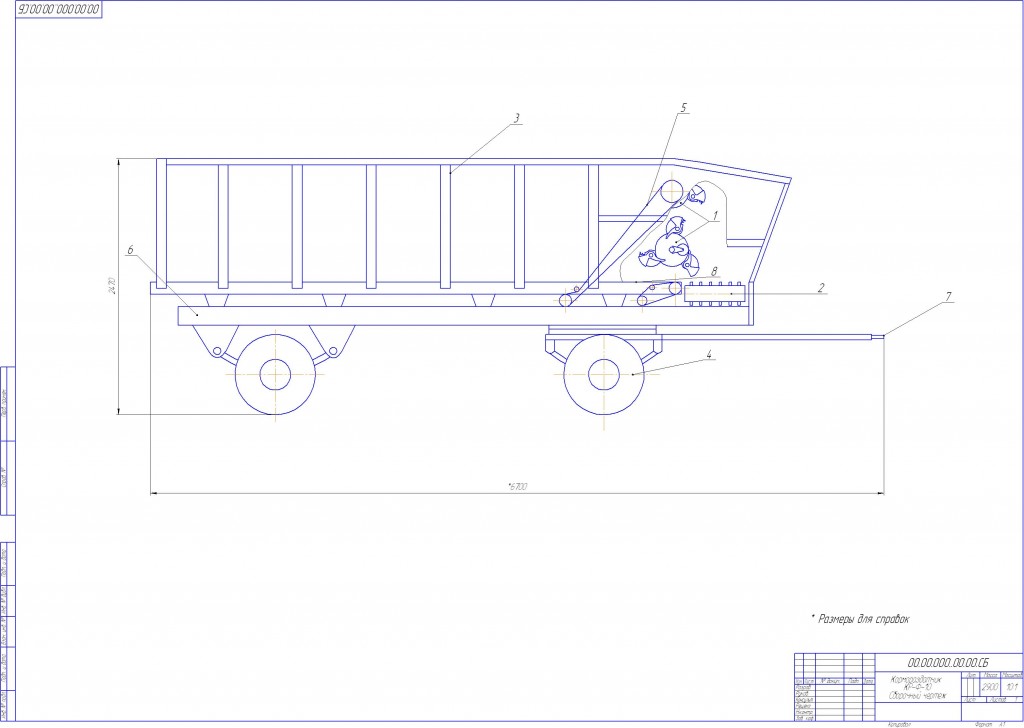

Состав: барабан-дозатор Сборочный чертёж, барабан, Линия приготовления кормов Схема технологическая, Кормораздатчик КР-Ф-10 Сборочный чертеж, Коровник на 200 голов беспривязного содержания План-разрез, Молочно-товарная ферма на 400 голов Генплан, Деталировка, ПЗ Язык документа
