Котел БКЗ-320-140 (продольный разрез, поперечный, поверхности нагрева)

БКЗ 320-140 ГМ предназначен для работы на природном газе и мазуте.
Котёл однобарабанный, вертикально-водотрубный, с естественной циркуляцией, П-образной компоновки, в газоплотном исполнении.
Установка котла закрытая.
Для организации топочного процесса топка оборудована шестью газомазутными горелками, расположенными на фронтовой стене топки в два яруса (по три горелки в каждом ярусе).
Для снижения концентрации окислов азота (NOx) на котле предусмотрена рециркуляция дымовых газов, а также применена схема двухступенчатого сжигания (воздушные сопла, установленные выше горелок).
Конструкция топочно-горелочного устройства обеспечивает нормативные выбросы вредных веществ за котлом.
Котёл поставляется транспортабельными блоками.
Общие параметры
Топливо Природный газ и мазут
Паропроизводительность, т/ч 320
КПД (брутто), % 93,68
Удельные выбросы оксидов азота (NOх) за котлом, мг/нм? 125/290
Параметры пара
Давление пара на выходе, МПа 13,8
Температура пара на выходе, °С 560
Габаритные размеры котла, м
Ширина по осям колонн 13,300
Глубина по осям колонн 16,300
Высшая отметка котла +27,400

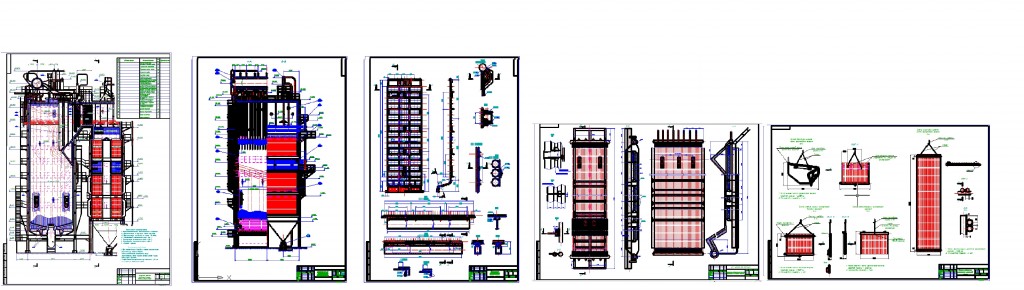

Состав: Продольный, поперечный разрез, Экранные поверхности топки котла, Схема монтажа экранных панелей топки; (5 листов) Язык документа
