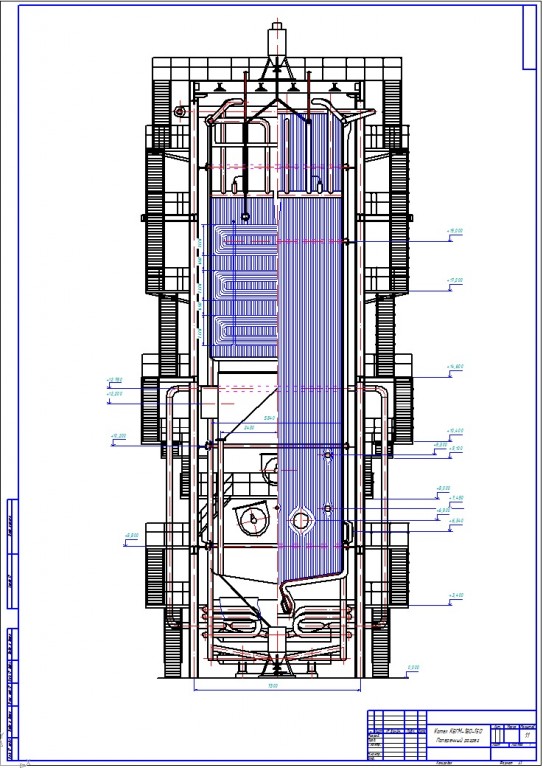

Котел КВГМ-180-150 продольный и поперечный разрез

Расчетные данные и конструктивные характеристики котла КВГМ-180:
Номинальная теплопроизводительность, МВт (Гкал/ч) 209(180)
Давление воды, МПа (кгс/см2), расчетное 2,5(25)
Температура воды, °С:
на входе 110
на выходе 180
Расход воды, т/ч 2500
Минимальное гидравлическое сопротивление тракта, МПа (кгс/см2) 0,3(3)
Диапазон регулирования теплопроизводительности, % номинальной 30-100
Габаритные размеры, мм:
Ширина 14400
Глубина 7300
Высота 29880

Состав: продольный и поперечный разрез Язык документа

Софт: Компас v12

Каталог / Машиностроение и механика / Теплотехника / Котлы / Котел КВГМ-180-150 продольный и поперечный разрез

Просмотр файлов
КВГМ-180-150/Котел КВГМ-180-150 Поперечный разрез.cdw
КВГМ-180-150/Котел КВГМ-180-150 Продольный разрез.cdw
КВГМ-180-150
