Кожухотрубчатый теплообменник ø1000 из стали марки 12Х18Н12С4ТЮ.

Объект расчета — кожухотрубчатый горизонтальный теплообменный аппарат с компенсатором на кожухе.
Цель работы: расчет на прочность элементов конструкции аппарата и конструирование аппарата.
Рассчитаны на прочность и определены геометрические размеры цилиндрической обечайки, торосферических крышек, труб, трубной решетки, компенсатора, фланцевых соединений, произведен расчет укрепления отверстий в корпусе и днище аппарата, а также расчет развальцовочного соединения труб.
Определен вес аппарата, выбраны опоры, определена общая и удельная материалоемкость аппарата. Определена ориентировочная цена изготовления аппарата.

Задание на проектирование

1. Рассчитать кожухотрубчатый теплообменный аппарат с компенсатором на корпусе, исходя из следующих условий:
2. Поверхность теплообмена F= 350 м2.
3. Диаметр и толщина стенки труб dн×SТ = 25×2мм.
4. Рабочая среда: трубное пространство – газ, межтрубное – газ.
5. Давление в трубном пространстве РТ = 1,4 МПа.
6. Давление в межтрубном пространстве РМ= 1,1 МПа.
7. Температура в трубном пространстве: вход tНТ = 260 ºС , выход tКТ = 195 ºС.
8. Температура в межтрубном пространстве: вход tНМ =85 ºС , выход tКМ = 150 ºС.
9. Скорость коррозии V= 0,02 мм/год.
10. Срок службы τ=25 лет.
11. Коэффициент прочности сварного шва φ= 0,8.
12. Материал аппарата сталь марки 12Х18Н12С4ТЮ.
13. Расположение аппарата – горизонтальное.
14. Крышка – торосферическая тип ТС-В.

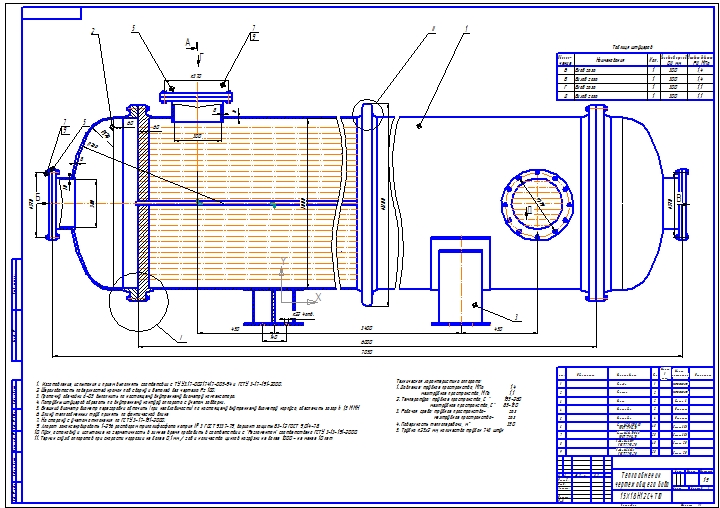

Состав: Сборочный чертеж + Общий вид + Записка Язык документа

Софт: Компас v14, CDW
