Кожухотрубчатый теплообменник ø1000 из стали марки ВТ1-0

Объект расчета — кожухотрубчатый горизонтальный теплообменный аппарат с компенсатором на кожухе.
Цель работы: расчет на прочность элементов конструкции аппарата и конструирование аппарата.
Рассчитаны на прочность и определены геометрические размеры цилиндрической обечайки, торосферических крышек, труб, трубной решетки, компенсатора, фланцевых соединений, произведен расчет укрепления отверстий в корпусе и днище аппарата, а также расчет развальцовочного соединения труб.
Определен вес аппарата, выбраны опоры, определена общая и удельная материалоемкость аппарата. Определена ориентировочная цена изготовления аппарата.

Задание на проектирование

Рассчитать кожухотрубчатый теплообменный аппарат с компенсатором на корпусе, исходя из следующих условий:
Поверхность теплообмена F= 325 м2.
Диаметр и толщина стенки труб dн×SТ = 20×1мм.
Рабочая среда:
трубное пространство – газ,
межтрубное – жидкость.
Давление в трубном пространстве РТ = 1,1 МПа.
Давление в межтрубном пространстве РМ= 0,8 МПа.
Температура в трубном пространстве:
вход tНТ = 175 ºС ,
выход tКТ = 110 ºС.
Температура в межтрубном пространстве:
вход tНМ = 10 ºС ,
выход tКМ = 85 ºС.
Скорость коррозии V= 0,01 мм/год.
Срок службы τ= 15 лет.
Коэффициент прочности сварного шва φ= 0,8.
Материал аппарата сталь марки ВТ1-0.
Расположение аппарата – горизонтальное.
Крышка – торосферическая тип ТС-В.

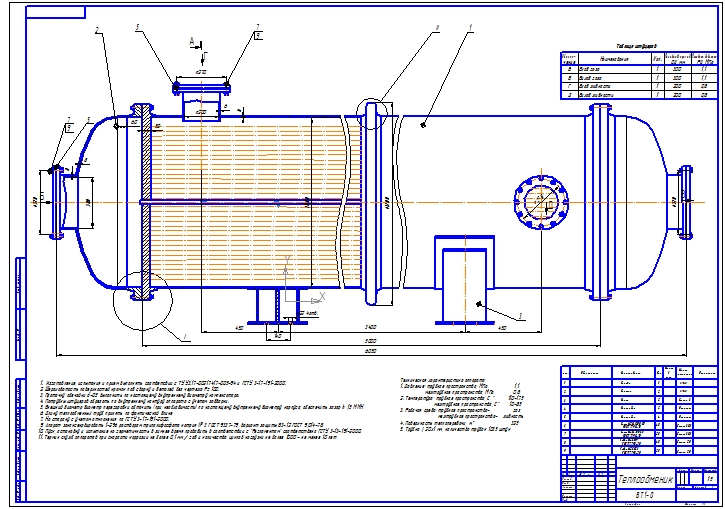

Состав: Сборочный чертеж + Общий вид + Записка Язык документа

Софт: Компас v14, CDW

Каталог / Машиностроение и механика / Кожухотрубчатый теплообменник ø1000 из стали марки ВТ1-0

Просмотр файлов
Курсак РИКМ/Записка.docx
Курсак РИКМ/Чертеж 1.cdw
Курсак РИКМ/Чертеж 2.cdw
Курсак РИКМ
