Кожухотрубчатый теплообменник ø1000

Объект расчета - кожухотрубчатый горизонтальный теплообменный аппарат с компенсатором на кожухе.
Цель работы: расчет на прочность элементов конструкции аппарата и конструирование аппарата.
Рассчитаны на прочность и определены геометрические размеры цилиндрической обечайки, торосферических крышек, труб, трубной решетки, компенсатора, фланцевых соединений, произведен расчет укрепления отверстий в корпусе и днище аппарата, а также расчет развальцовочного соединения труб.
Определен вес аппарата, выбраны опоры, определена общая и удельная материалоемкость аппарата. Определена ориентировочная цена изготовления аппарата.

Задание на проектирование.
Рассчитать кожухотрубчатый теплообменный аппарат с компенсатором на корпусе, исходя из следующих условий:
Поверхность теплообмена F= 310 м2.
Диаметр и толщина стенки труб dн×SТ = 25×1,5мм.
Рабочая среда: трубное пространство – газ, межтрубное – жидкость.
Давление в трубном пространстве РТ = 1,2 МПа.
Давление в межтрубном пространстве РМ= 0,8 МПа.
Температура в трубном пространстве: вход tНТ = 185 ºС , выход tКТ = 105 ºС.
Температура в межтрубном пространстве: вход tНМ = 5 ºС , выход tКМ = 80 ºС.
Скорость коррозии V= 0,03 мм/год.
Срок службы τ= 15 лет.
Коэффициент прочности сварного шва φ= 0,8.
Материал аппарата сталь марки 10Х14Г14Н4Т.
Расположение аппарата – горизонтальное.
Крышка – торосферическая тип ТС-В.

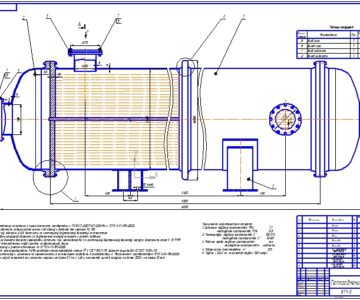

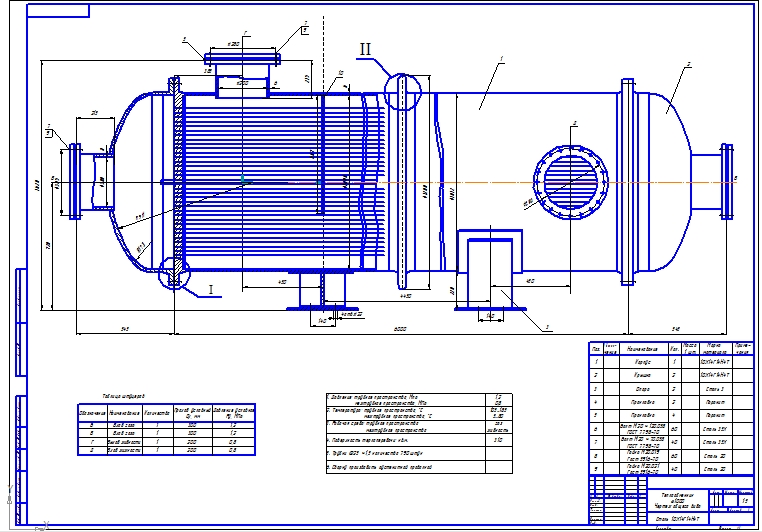

Состав: Сборочный чертеж + Общий вид + Записка Язык документа
