Кран башенный грузоподъёмностью 4т

Кафедра строительные машины и оборудование
Курсовой проект по дисциплине "Подъемно транспортные машины"
на тему: "Кран башенный"

Башенные строительные краны предназначены для выполнения строительно-монтажных и погрузочно-разгрузочных работ.

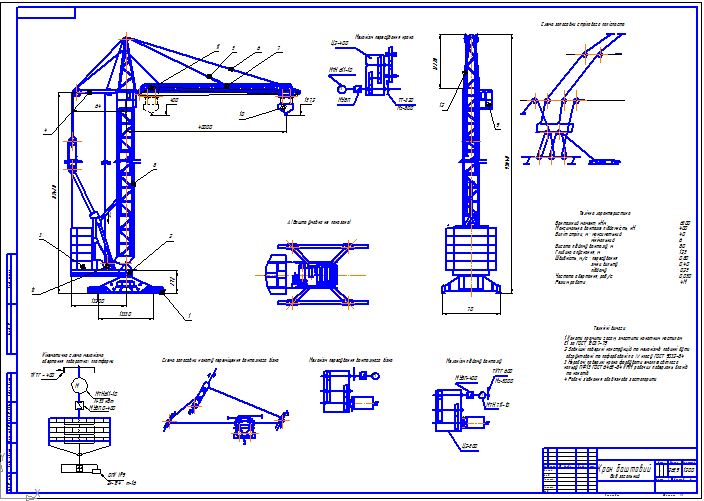

Башенный кран состоит из башни (колонны), стрелы, опорной части, опорно-поворотного устройства, кабины машиниста, механизмов подъема груза, поворота стрелы, изменения вылета, устройств безопасности (ограничителей грузоподъемности, высоты подъема груза, передвижения грузовой тележки, поворота и подъема стрелы). Всеми механизмами крана управляет машинист из кабины, в которой размещена аппаратура управления.
Курсовой проект содержит 4 листа формата А1 графической части, 37 страниц пояснительной записки.

Техічна характеристика
Вантажний момент, кНм 6300
Максимальна вантаже підйомність, кН 400
Виліт стріли, м : максиматьний 40
мінімальний 6
Висота підйлму вантажу, м 80
Глибина опускання, м 12,5
Швидкість, м/с : пересування 0,80
зміни вильту 0,40
підйому 0,25
Частота обертання, рад/с 0,050
Режим роботи 4М

Состав: Вид общий, Деталировка, Спецификация, Пояснительная записка Язык документа

Софт: КОМПАС-3D 12

Каталог / Машиностроение и механика / Кран башенный грузоподъёмностью 4т

Просмотр файлов
ПТМ/А1 Деталювання.cdw
ПТМ/Відомість проекту.cdw
ПТМ/гакова підвіска.cdw
ПТМ/Лист-2(20).cdw
ПТМ/Лист_1_print 111.cdw
ПТМ/ПТМ_Курсак.DOC
ПТМ/Спецификація Гакова обойма.cdw
ПТМ/Спецификація Загальний вид.cdw
ПТМ/Спецификація Механізм Підйому 2.cdw
ПТМ/Спецификація Механізм Підйому.cdw
ПТМ
