Курсовой проект "Автомобильный кран г/п 14 тонн на базе МАЗ 5334"

Белорусский Национальный Технический Университет
Кафедра "Подъемно-транспортные машины и оборудование"
Курсовой проект по дисциплине "Подъемно-транспортные машины"
На тему "Автомобильный кран г/п 14 тонн на базе МАЗ 5334"
Минск 2014

В данном проекте рассматривается конструкция и устройства основынх механизмоа автомобильного крана г/п 14 тонн на базе шасси автомобиля МАЗ 5334. Произведены расчеты механизма подъема груза, механизма поворота поворотной платформы крана, расчет металлоконструкции головной секции стрелы. Графическая часть содержит чертежи автомобильного крана, его основных механизмов и металлоконструкции головной секции.
Курсовой проект содержит 4 листа формата А1 графической части, 36 листов пояснительной записки, содержащей 7 рисунков, 1 таблицу, 1 приложение,10 источников.
Грузоподъемность проектируемого крана составляет 14 т. на шасси автомобиля МАЗ 5334, оснащен двухсекционной телескопической стрелой длиной 9,5 м, которая при выдвижении головной секции увеличивается до 16 м. Изменение длины телескопической стрелы производится механизировано с помощью гидроцилиндра из кабины машиниста.
Техническая характеристика
Базовое шасси, тип МАЗ 5334
Грузоподъемность, миди, т 14
Длина стрелы, м 9,5
Вылет стрелы, м 2,5...16
Скорость подъема груза, м/с 0,14
Скорость транспортная, км/ч до 80
Масса, т 15,5
Габаритные размеры в транспортном положении, мм
длина 9850
ширина 2500
высота 3400

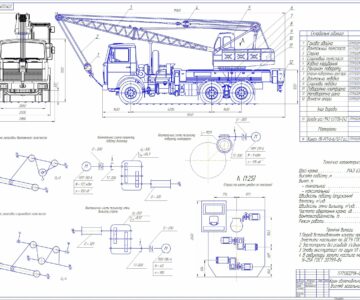

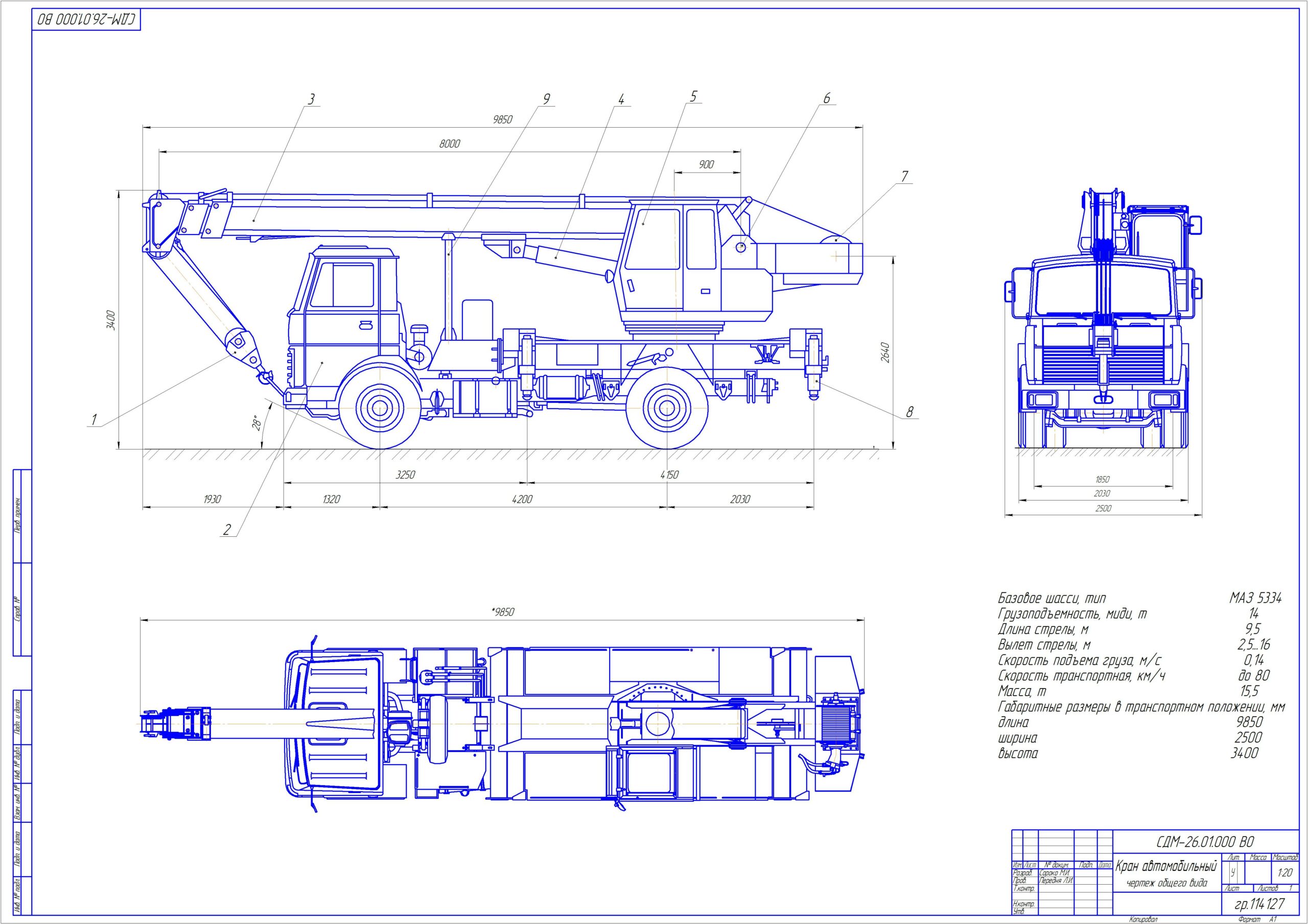

Состав: Автомобильный кран (ВО), механизм подъема груза (СБ), механизм поворота платформы (СБ), металлоконструкция головной секции стрелы (СБ),Спецификации, ПЗ Язык документа

Софт: КОМПАС-3D 13SP2

Каталог / Машиностроение и механика / Курсовой проект "Автомобильный кран г/п 14 тонн на базе МАЗ 5334"

Просмотр файлов
Автомобильный кран МАЗ 5334.docx
Металлоконструкция стрелы.bak
Металлоконструкция стрелы.cdw
Механизм подъма.bak
Механизм подъма.cdw
мех-м поворота.bak
мех-м поворота.cdw
Общий вид крана.bak
Общий вид крана.cdw
Спецификация металлокнср..bak
Спецификация металлокнср..spw
Спецификация мех. подъема.bak
Спецификация мех. подъема.spw
Спецификация мех-м поворота.bak
Спецификация мех-м поворота.spw
Спецификация общий вид.bak
Спецификация общий вид.spw
