Курсовой проект "Восстановление кронштейна отводки сцепления МТЗ-80"

В процессе курсового проектирования разработан технологический процесс восстановления кронштейна отводки механизма сцепления трактора МТЗ-80. Произведен анализ условий работы детали и возможных дефектов. Разработана карта дефектовки кронштейна. Произведен анализ возможных способов восстановления по каждому из дефектов.

В архиве:

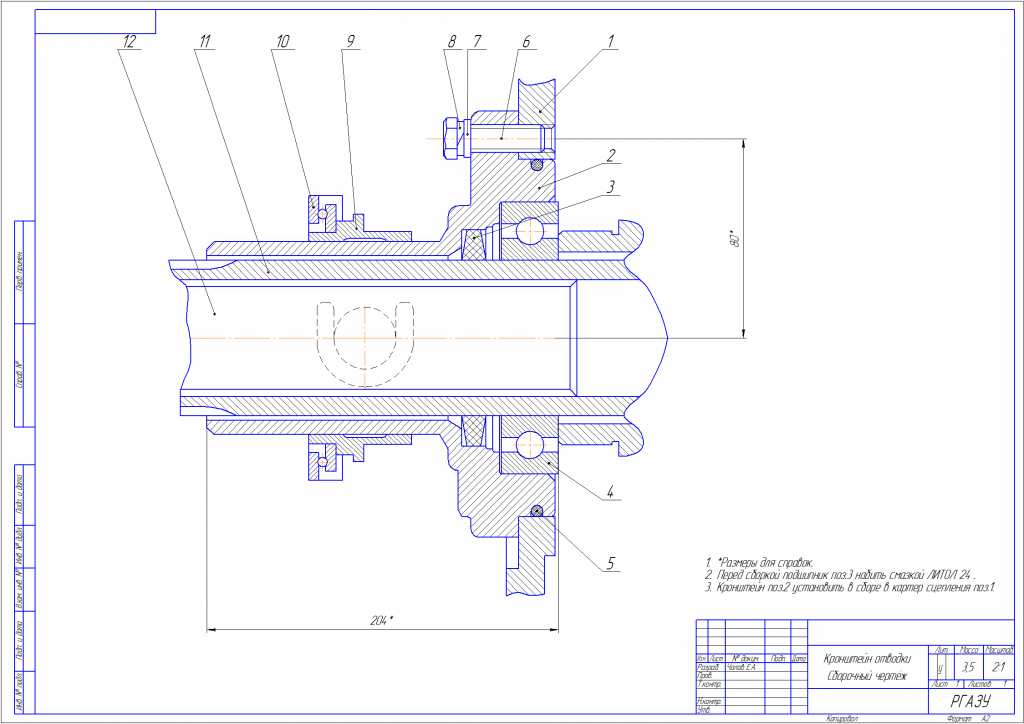

Кронштейн отводки Сборочный чертёж
Схема сборки узла кронштейна отводки
Технологический процесс восстановления детали
Кронштейн отводки Ремонтный чертёж
Задний ВОМ трактора МТЗ-80 Сборочный чертёж, Спецификации
Эскиз и схема сборки муфты сцепления трактора МТЗ-50

Кронштейн отводки является деталью механизма вылючения сцеп-ления трактора МТЗ-80. Кронштейн является несущей деталью. На полой цилиндрической шейке кронштейна свободно сидит отводка, которая пере-мещается вдоль неё при воздействии педали сцепления на вилку выключения через систему тяг и управляет работой нажимного диска. Через сквозное осевое отверстие проходит трубчатый вал привода заднего ВОМ, который вращается на подшипнике запресованном в кронштейн со стороны фланца. Между подшипником в проточке кронштейна установлен сальник, препятствующий попаданию смазки из подшипника на диск сцепления. Через трубчатый вал привода ВОМ проходит вал привода трансмиссии. Кольцевой выточкой кронштейн в сборе устанавливается в картер сцепления и через фланцевое соединение крепится к нему тремя болтами.

Состав: Сборочные чертежи, спецификации, эскизы, пояснительная записка Язык документа

Софт: компас v 12

Каталог / Машиностроение и механика / Курсовой проект "Восстановление кронштейна отводки сцепления МТЗ-80"

Просмотр файлов
КП ргазу/0 Содержание ТММ.doc
КП ргазу/01 Титульник.doc
КП ргазу/1 Кинематический анализ механизма.doc
КП ргазу/2 Силовой анализ механизма.doc
КП ргазу/3 Динамический анализ механизма.doc
КП ргазу/4 Зубчатое зацепление.doc
КП ргазу/6 Приложение.doc
КП ргазу/ВОМ/ВОМ.cdw
КП ргазу/ВОМ/Описание ВОМ.doc
КП ргазу/ВОМ/Спец. ВОМ л.1.cdw
КП ргазу/ВОМ/Спец.ВОМ л.2 А4.cdw
КП ргазу/ВОМ/Схема сборки ВОМ.cdw
КП ргазу/ВОМ/Эскиз и схема сборки муфты сцепления трактора МТЗ-50.cdw
КП ргазу/Задача для брейнринга.doc
КП ргазу/Расчёт двухступенчатого сверла.doc
КП ргазу/Расчёт дисковой фрезы.doc
КП ргазу/Тех. рем. РГАЗУ/А4/КЭ 1.cdw
КП ргазу/Тех. рем. РГАЗУ/А4/КЭ 2.cdw
КП ргазу/Тех. рем. РГАЗУ/А4/КЭ 3.cdw
КП ргазу/Тех. рем. РГАЗУ/А4/КЭ 4.cdw
КП ргазу/Тех. рем. РГАЗУ/А4/КЭ 5.cdw
КП ргазу/Тех. рем. РГАЗУ/А4/КЭ дефект.cdw
КП ргазу/Тех. рем. РГАЗУ/А4/Спец. присп.з.cdw
КП ргазу/Тех. рем. РГАЗУ/ПЗ.doc
КП ргазу/Тех. рем. РГАЗУ/Рем чертёж/Кронштейн А2.cdw
КП ргазу/Тех. рем. РГАЗУ/Рем чертёж/л.А2.cdw
КП ргазу/Тех. рем. РГАЗУ/РИС.Деф..frw
КП ргазу/Тех. рем. РГАЗУ/Сборка/Сборка А2.cdw
КП ргазу/Тех. рем. РГАЗУ/Сборка/Схема сборки А2.cdw
КП ргазу/Тех. рем. РГАЗУ/Тех. пр/Техпроцесс.cdw
КП ргазу/Тех. рем. РГАЗУ/А4
КП ргазу/Тех. рем. РГАЗУ/Рем чертёж
КП ргазу/Тех. рем. РГАЗУ/Сборка
КП ргазу/Тех. рем. РГАЗУ/Тех. пр
КП ргазу/ВОМ
КП ргазу/Тех. рем. РГАЗУ
КП ргазу
