Промотур КОМПАС v17

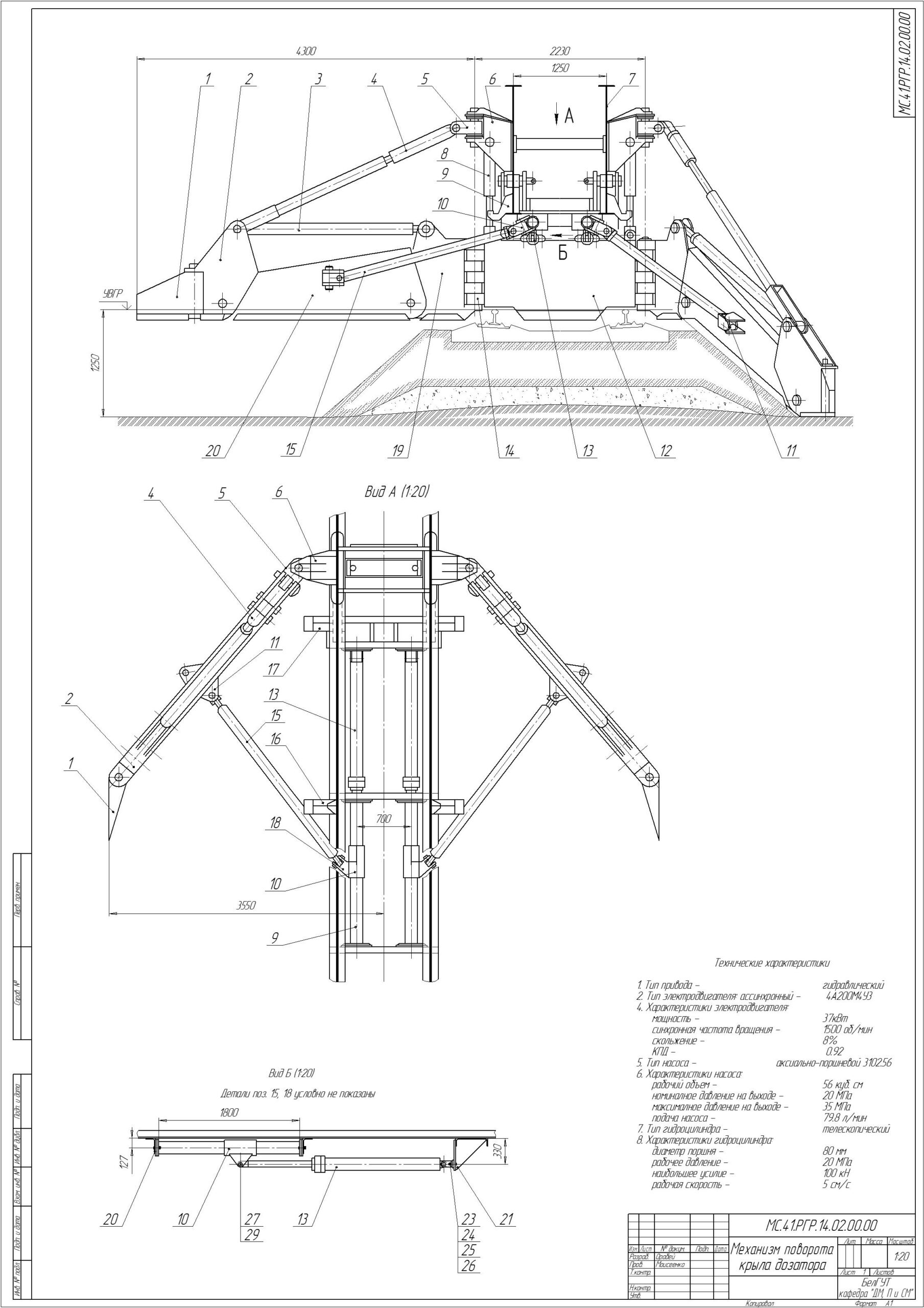

Механизм поворота крыла дозатора

БелГУТ ДМ, П и СМ
Гомель 2013

Определение мощности привода механизма поворота крыла дозатора и прочностные расчеты
Перед определения мощности привода необходимо определить силу приложенную к тяге механизма поворота крыла, и собственно силу приложенную к ползуну. Для этого воспользуемся расчетной схемой (см. рис. 9). Достаточно рассмотреть силы, действующие в горизонтальной плоскости. Наибольшие усилия растяжения в тяге будут возникать когда крыло будет повернуто на максимально допустимый угол. в этом случае . Рассмотрим равновесие правого крыла дозатора, так как на него действуют наибольшие силы. Пусть продольная ось балластера будет осью x, а поперечная осью y. Составим уравнение моментов относительно точки А

Состав: Механизм поворота крыла дозатора (СБ), Спецификация, ПЦ Язык документа

Софт: КОМПАС-3D 14

Каталог / Машиностроение и механика / Механизм поворота крыла дозатора

Просмотр файлов
2/КРЫЛО.cdw
2/КРЫЛО.dxf
2/РГР 2.docx
2/Спецификация.dxf
2/Спецификация.spw
2
