Механизм смещения нити

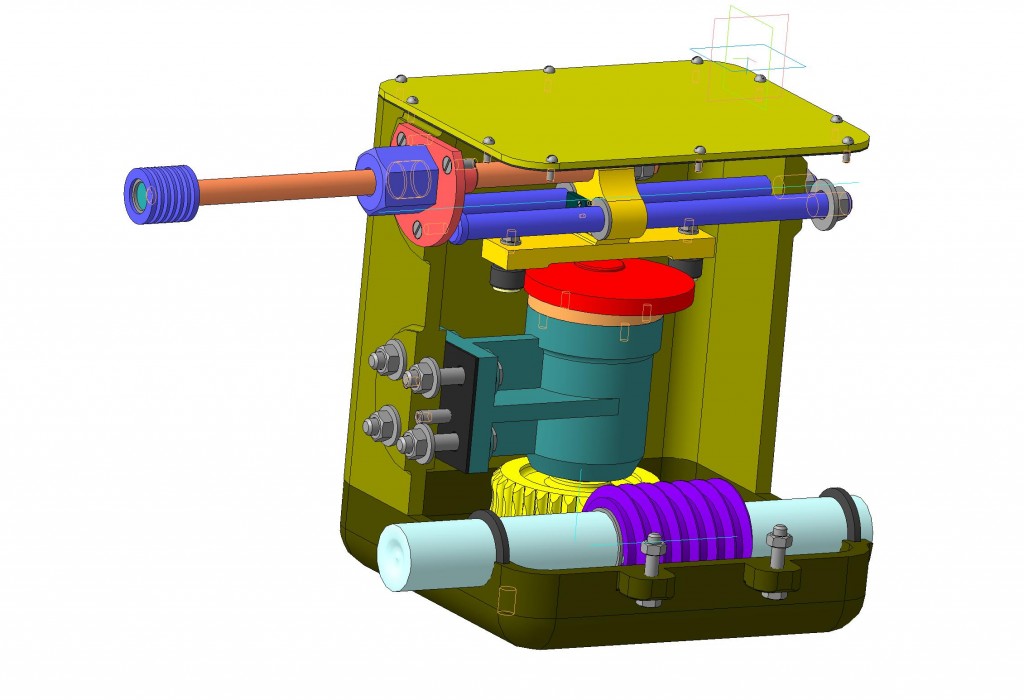

В проекте отражены все элементы механизма смещения нити в 3D модели, а также сделаны составления указанных деталей с учетом ограничений накладываемых на элементы конструкции. Данный механизм устанавливается в намоточном механизме. Изображение механизма смещения нити в 3D виде позволяет наглядно чтобы ознакомиться с конструктивными особенностями устройства, понять его принцип действия.

Состав: 3D модель, спецификация

Софт: КОМПАС-3D 12
