Металлоконструкция стрелы крана

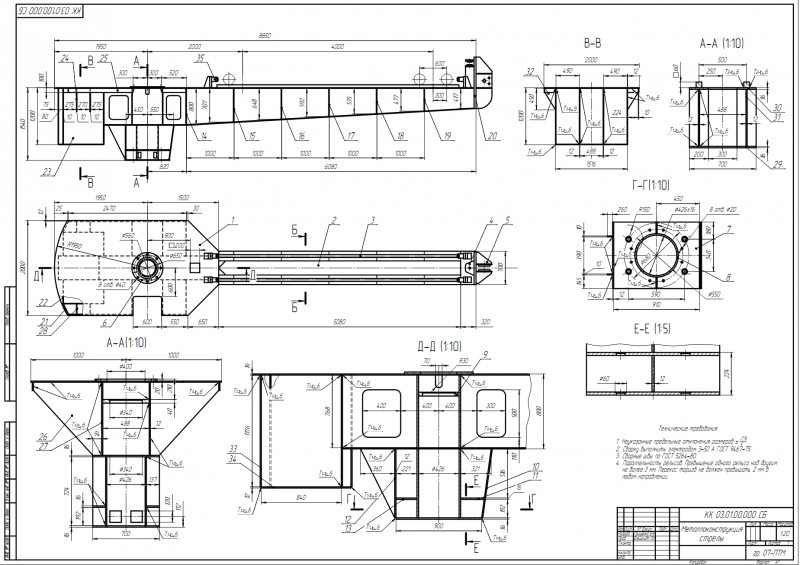

На сборочном чертеже изображена металлоконструкция стрелы крана консольного, а также показаны сварные швы конструкции, необходимые разрезы и сечения стрелы.

Состав: Сборочный чертеж, спецификация

Софт: КОМПАС-3D 11

Файлы:
Металлоконструкция стрелы/
Металлоконструкция стрелы/спецификация 01.cdw
Металлоконструкция стрелы/Металлоконструкция стрелы.cdw
Металлоконструкция стрелы/спецификация 02.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
