ММС Гидрофол 7х2,3

БГТУ им. В.Г. Шухова, ИТОМ, ТОСМ, модернизация ММС д7Х2,3 "Гидрофол", 2014

В данном проекте рассматривается модернизация футеровки ММС 7Х2,3 "Гидрофол" с целью уменьшения себестоимости продукции.
Модернизируемая машина – мельница мокрого самоизмельчения «Гидрофол» Ø 7х2,3 м.
Классификация данной машины:
а) класс – машины для измельчения;
б) группа – машины для помола (мельницы);
в) тип – тихоходные;
г) типоразмер – Ø 7х2,3 м.

На основании проведенной работы выяснили что, основным направлением для модернизации мельница мокрого самоизмельчения типа «Гидрофол» 7х2,3: Уменьшение себестоимости за счёт снижения расхода на восстановление футеровки.
Это достигается тем, что продольные ряды футеровки выполнены из трех плит, причем высота рядов плит линейно уменьшается от центральной части барабана к торцам; длина средней плиты составляет 0,3 - 0,5, а крайних 0,25 - 0,35 длины барабана, а высота футеровки в центральной части барабана составляет 1, 2- 3,5 высоты футеровки у торцов.

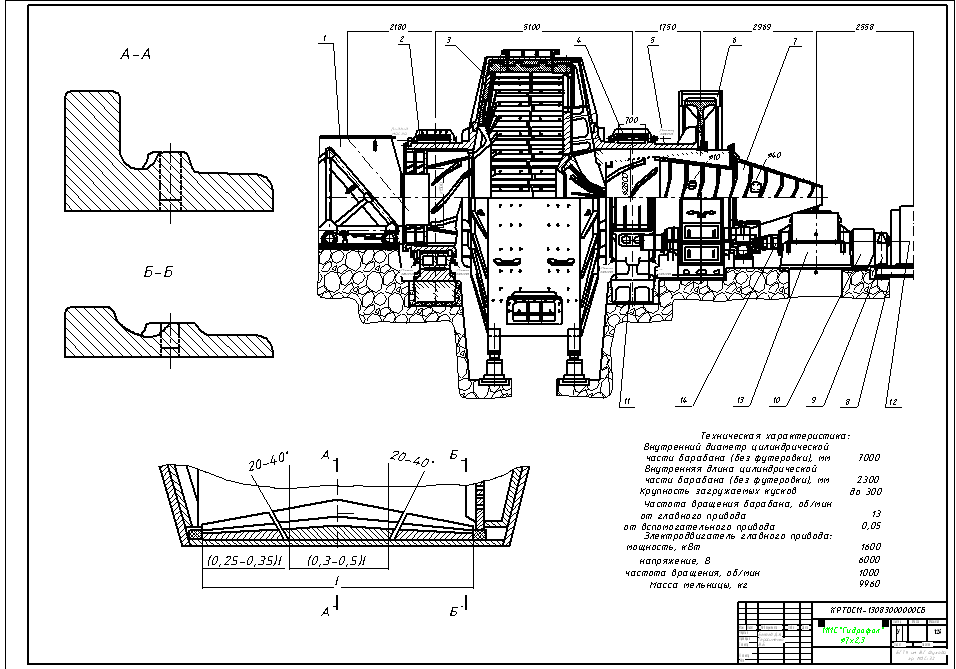

Состав: Общий вид, Спецификация, ПЗ Язык документа

Софт: AutoCAD 2012

Просмотр файлов
Гидрофол ТОСМ - копия.dwg
курсач.doc
Спецификация.doc
