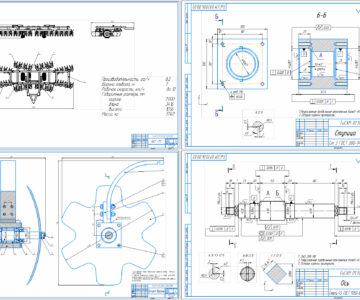

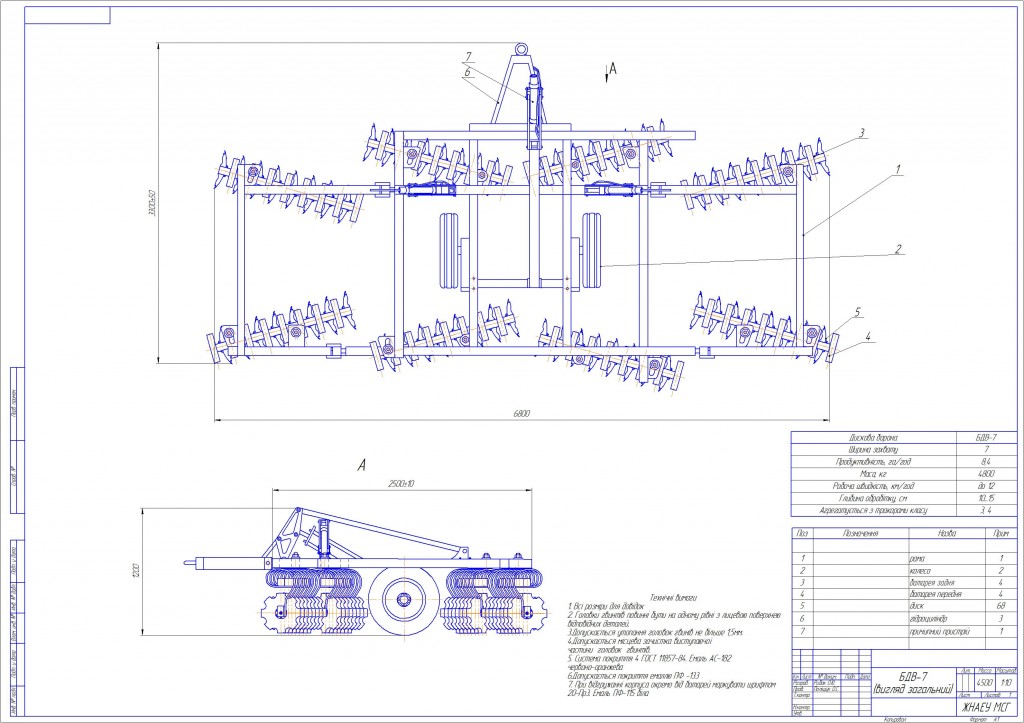

Модернизацмя дисковой бороны БДТ-7

Модернизация дисковой бороны заключается в установлении каждого диска в батарее отдельно в ступицу, при этом каждый диск вращается в своем отдельном подшипниковом узле, имеет индивидуальную пружинную стойку, с помощью которой крепится к раме. Диски сосредоточены в батарее и соединены между собой при помощи поперечного бруса. Для обеспечения избежания повреждения дисков - каждая стойка представляет собой пружину и при попадании препятствия под диск бороны, пружина позволяет избежать повреждения. Кроме того диск установленый на пружине самоочищается за счет вибраций пружинной стойки.
Основные параметры модернизированной машины. Ширина захвата - 7 м. Глубина обработки почвы - 10 ... 15 см. Скорость обработки почвы - 12 км / час. Масса - 4800 кг. Производительность - 8,4 га / час.

Состав: СБ, ВЗ, Деталировка, ПЗ, Спецификиция Язык документа

Софт: Компас v13

Каталог / Машиностроение и механика / Модернизацмя дисковой бороны БДТ-7

Просмотр файлов
3/1.cdw
3/2.cdw
3/3.cdw
3/4.cdw
3/5.cdw
1.cdw
2.cdw
ПЗ.doc
СП.cdw
3
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
