Обмуровка котла ДКВР-6,5-13

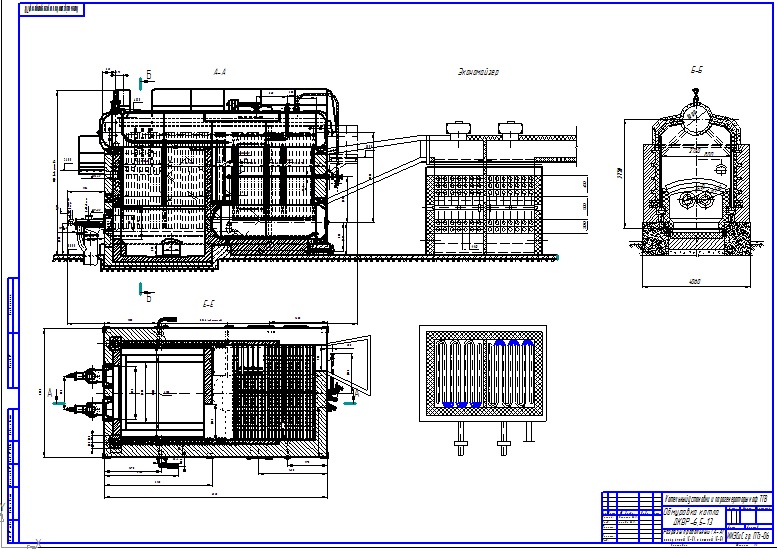

Три разреза котла ДКВР-6,5-13 (продольный, поперечный и местный) плюс экономайзер (разрез продольный и разрез поперечный)
ИИЭСиС гр. ПТз-06
Котельный установки и парогенераторы каф. ТГВ

Состав: Разрезы продольный (А-А), поперечный (Е-Е), местный (Б-Б) Язык документа

Софт: Компас V12

Просмотр файлов
Чертеж котел.cdw
