Общий расчёт одноковшового экскаватора ЭО-4121

Федеральное агентство по образованию
ГОУ ВПО ИжГТУ
Кафедра СДМ

Пояснительная записка
к курсовому проекту
по дисциплине: "Машины для земляных работ"
на тему: "Общий расчёт одноковшового экскаватора ЭО-4121"
Ижевск2011

В данном проекте ведется расчет экскаватора ЭО-4121.Экскаватор ЭО-4121 полноповоротный, универсальный строительный экскаватор на гусеничном ходу с гидравлическим объемным приводом. Он предназначен для выполнения земляных работ на грунтах I—IV категорий и предварительно разрыхленных скальных и мерзлых грунтах с размерами кусков не более 400 мм при температуре окружающей среды от —40 до +40° С, а в тропическом исполнении до +55° С. Экскаватор применяют для разработки карьеров, рытья котлованов, траншей, каналов, погрузки грунта и сыпучих материалов. С помощью экскаватора можно рыхлить скальные породы мерзлый грунт специальным сменным органом — рыхлителем.

Техническая характеристика машины:

0,52м-расстояние от оси пяты стрелы до оси вращения;
2,75м– база гусеничного ходового устройства;
3,48м– длина гусеничного ходового устройства;
2,35м– колея гусеничного ходового устройства;
0,59м– ширина гусеничной ленты с нормальным звеном;
0,92м– ширина гусеничной ленты с уширенным звеном;
3м– ширина поворотной платформы;
0,93м– просвет под поворотной платформой;
2,01м– высота до оси пяты стрелы;
3м– высота до крыши кабины;
0,52м– просвет под ходовой рамой;
3,15м– радиус вращения хвостовой части платформы;
Наибольшее тяговое усилие на гусеницах- 164 кН ;
Наибольшая скорость передвижения- 2,5 км/ч ;
Угловая скорость поворотной платформы- 5,6 об/мин ;
Наибольший преодолеваемый подъем- 26 град ;
Давление на грунт- 63 кПа .

Двигатель.
Тип: четырехтактный дизель;
Модель: A–0 IM, A–0 IMC;
Число цилиндров: 6;
Эксплуатационная мощность: 95,7 кВт ;
Угловая скорость коленчатого вала:
–номинальная 1700об/мин ;
–минимальная 700 об/мин .

Гидравлическая система.
Наибольшее давление в гидросистеме:
–привода рабочего оборудования и хода 25 МПа ;
–привода поворотной платформы 16 МПа ;
Номинальный расход 2х165 л/мин.

Электрооборудование.
Номинальное напряжение:
–в осветительной сети (постоянный ток) 12 Вт ;
–в сети вентилятора охладителя и отопления кабины (переменный ток) 220 Вт .

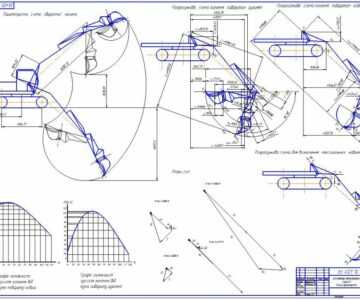

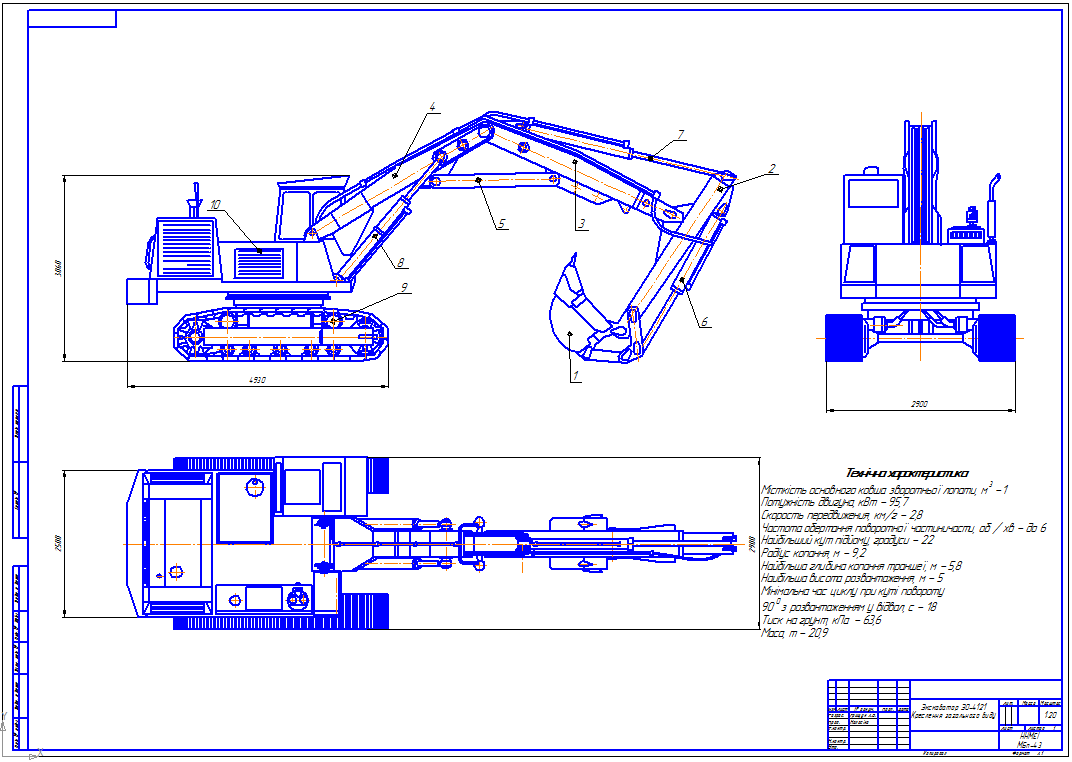

Состав: Экскаватор ЭО-4121 Чертеж главного вида, Деталировка(гайка, поршень, ковш, бабышка), гидравлической система(ГС) машины, ПЗ. Язык документа

Софт: КОМПАС-3D V14

Каталог / Машиностроение и механика / Общий расчёт одноковшового экскаватора ЭО-4121

Просмотр файлов
МЗР_курсовой_ЭО4121/~$Р_2011_записка.doc
МЗР_курсовой_ЭО4121/Гидросистема.cdw
МЗР_курсовой_ЭО4121/Гидроцилиндр.cdw
МЗР_курсовой_ЭО4121/деталировка 1.cdw
МЗР_курсовой_ЭО4121/деталировка 2.cdw
МЗР_курсовой_ЭО4121/деталировка 3.cdw
МЗР_курсовой_ЭО4121/деталировка 4.cdw
МЗР_курсовой_ЭО4121/Ковш.cdw
МЗР_курсовой_ЭО4121/МЗР_2011_записка.doc
МЗР_курсовой_ЭО4121/общий вид.cdw
МЗР_курсовой_ЭО4121
