Оправа 3D

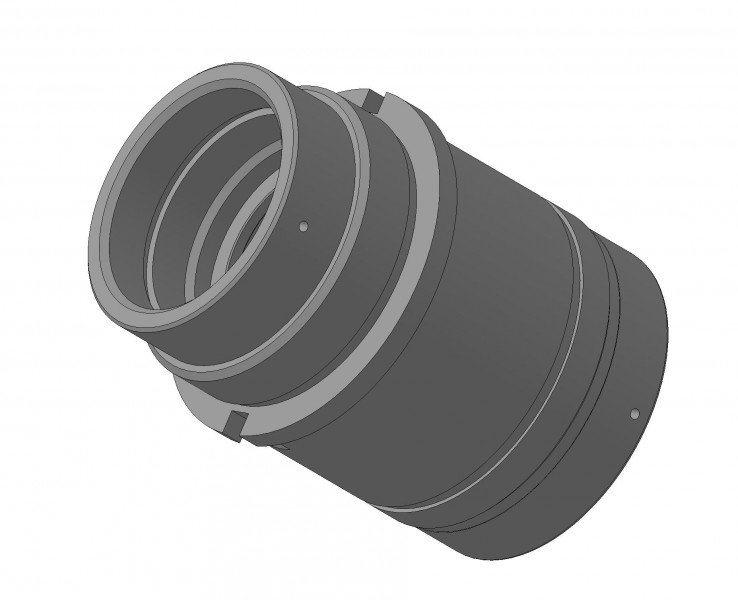

Деталь типа “Оправа” является корпусной, и служит для базирования оптической системы в единый сборочный узел.
Детали данного типа являются важными базовыми элементами подсборок изделия.
Детали типа “Оправа” чаще всего изготавливаются стальными, алюминиевыми или бронзовыми. В них имеются основные поверхности, называемые базовыми, которыми определяются положения их в изделии. У большинства поверхностей их размеры обуславливаются довольно жесткими допусками на параллельность, перпендикулярность и т. д., что предполагает наличие в сборке оптических элементов.

Состав: ОВ

Софт: Компас v11, M3D

Просмотр файлов
ОПРАВА.m3d
