Организация проведения ТОиР механизма вспомогательного подъема заливочного крана

Донбасский технический унивирситет ДонГТУ
Кафедра металлургического оборудования
Курсовой проект по дисциплене "Технология ремонта металлургического оборудования"
На тему: "Организация проведения ТОиР механизма вспомогательного подъема заливочного крана Q=125+30т.
Алчевск 2013

В данном проекте рассматривается заливочный кран мартеновского цеха, а именно механизм вспомогательного подъема. В своем курсвом проекте я описал принцип работы крана и механизма, а также их конструкцию. Были предложены меры по уменьшению износа, а также предложения по смазке. В курсовом проекте включена документация необходимая для проведения текущего ремонта. Курсовой проект содержит 1 лист формата А1, 2 листа формата А3 графической части, 24 страницы пояснительной записки, содержащей 2 рисунка, 3 таблицы.
Техническая характеристика вспомогательного подъема заливочного крана:
- Скорость подъема, м\мин = 20;
- Мощность двигателя, кВт = 18;
- Число оборотов вала двигателя, об\мин = 525;
- Кратность полиспаста = 4;
- Диаметр барабана, мм = 500;
- Диаметр каната, мм = 20;
- Высота подъема, м = 24;
- Вес грузоподъемного устройства, кН = 40;
- Максимальный вес груза, кН = 200.

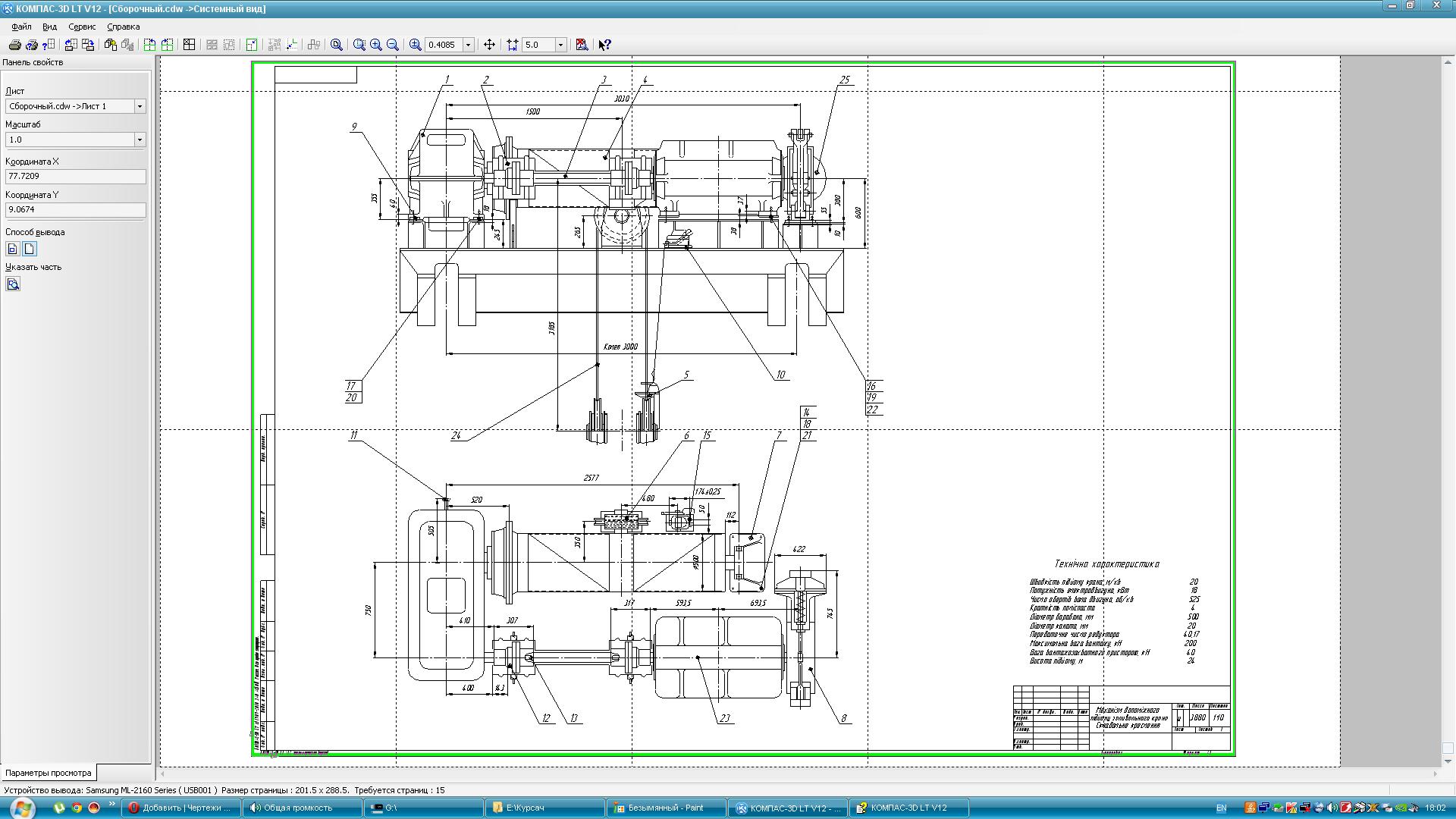

Состав: Зубчатое колесо редуктора, Вал-шестерня редуктора, Сборочный чертеж механизма, Спецификация, Пояснительная записка. Язык документа

Софт: КОМПАС-3D 12 LT
