Операция Укомплектация-2

Переналаживаемый полуавтомат для сборки пакета коллектора электродвигателя КМД 31-33

Кабардино-Балкарский Университет Инженерно Технический Фвкультет, Технология-машиностроения, дипломная, переналаживаемый полуавтомат для сборки пакета коллектора электродвигателя КМД 31-33

АННОТАЦИЯ
Настоящей расчетно-пояснительной запиской представлен проект переналаживаемого полуавтомата для сборки пакета коллектора электродвигателей.
Определены варианты решения конструкций отдельных узлов и механизмов.
Представлены кинематические и прочностные расчеты узлов при-водного механизма.
В технологической части проекта представлен технологический процесс обработки детали, входящей в состав изделия.

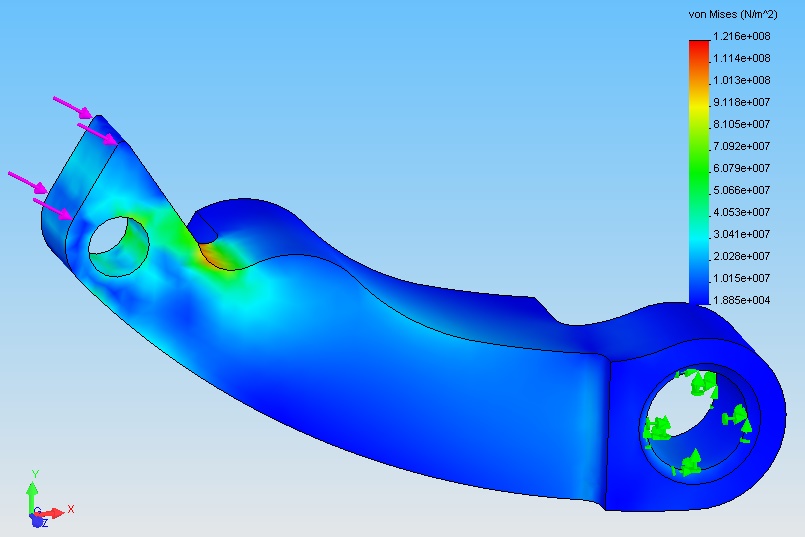

Представлены результаты исследовательской работы по анализу напряженно-деформированного состояния детали «собачка», а также проведена ее оптимизация.
Проведено экономическое обоснование темы проекта. Проведен расчет оптовой цены полуавтомата.
Разработаны мероприятия по обеспечению безопасности эксплуатации спроектированного полуавтомата. Произведен расчет заземления полуавтомата.
Проект содержит расчетно-пояснительную записку на 94 с., в том числе 12 листов чертежей формата А1.

Состав: Полуавтомат все чертежи (Вал мех поворота, Делительное устройство, Кинематическая схема, Механизм поворота, Пневматическая схема, Полуавтомат, Спецификации), ПЗ Язык документа

Софт: КОМПАС-3D V7

Каталог / Машиностроение и механика / Переналаживаемый полуавтомат для сборки пакета коллектора электродвигателя КМД 31-33
