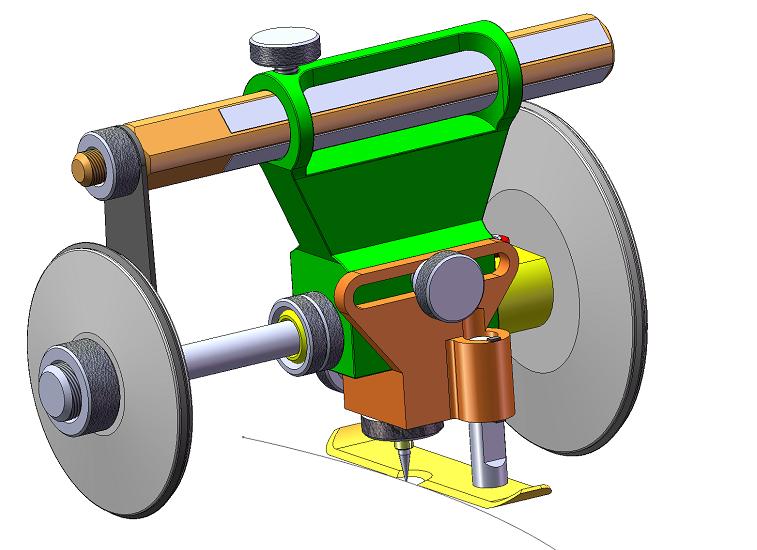

Прибор для вычерчивания дуг окружностей

Прибор для вычерчивания дуг окружностей. Авт. свидетельство № 1353668. Диапазон получаемых радиусов 240...11000 мм на листе формата,например, А5 при длине прибора 120...165 мм

Состав: Сборочный чертеж, спецификации и картинка из Солида

Софт: AutoCAD, dwg

Каталог / Машиностроение и механика / Прибор для вычерчивания дуг окружностей

Просмотр файлов
Прибор 1353668-1.dwg
Прибор 1353668-2.dwg
Прибор 1353668-3.dwg
Прибор 1353668СБ.dwg
