Механизм для колки дров МКАД-1

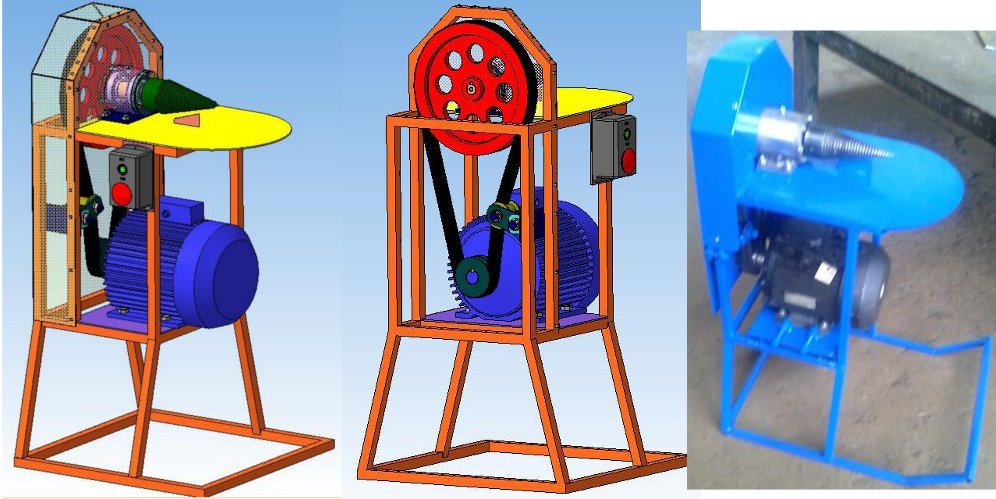

Винтовой колун дров. Механизм для колки дров МКАД-1 предназначен для расклинивания дров методом навинчивания на клин палена. Предназначен для использования в бытовых условиях.
В данной конструкции взят электродвигатель АИРЕ100S4 который мощностью 2,2кВт 1400об/мин рассчитан на питание от сети переменного тока напряжением 115, 220, 230В. Благодаря разницы диаметров шкивов обороты скидываются до 400об/мин на клине винтовом. Для соединения шкивов взят ремень длиной L=1320мм, который натягивается роликом натяжным.
Рама механизма сварная из профиля 20х20х2.
Плита под электродвигатель и под корпус подшипников имеет установочные пазы вдоль для удаления погрешности установки.
В целях безопасности все вращающиеся элементы зашиты листовым металлом.

Состав: 3D сборка Язык документа

Софт: КОМПАС-3D 14

Просмотр файлов
Пускатель/Каркас_пускателя.m3d
Пускатель/Кнопка_пуска.m3d
Пускатель/Кнопка_СТОП.m3d
Пускатель/Сборка_пускателя_ПКЕ-222.a3d
Вал_корпуса_подшипников.m3d
Вилка_держатель.m3d
Вилка_под_ролик.m3d
Клин.m3d
Клин_с_левой_резьбой_шаг_6мм.m3d
Кожух_защитный.m3d
Кожух_защитный_(задний).m3d
Корпус.m3d
Крышка_корпуса_подшипников.m3d
Основание_под_корпус_подшипников.m3d
Ось.m3d
Ось_малая.m3d
Плита_под_корпус_подшипников_толщиной=3мм.m3d
Плита_под_пускатель.m3d
Плита_под_электродвигатель_толщиной=3мм.m3d
Рама_из_профиля_20х20х2.m3d
Ребро_корпуса_подшипника.m3d
Ремень_L=1320мм.m3d
Ролик_натяжной.m3d
Сборка_дровокола.a3d
Шкив_большой.m3d
Шкив_малый.m3d
Шпонка_для_малого_шкива.m3d
Шпонка_для_шкива_большого.m3d
Электродвигатель_АИРЕ100S4.m3d
Пускатель
