Задний экран газовой плиты

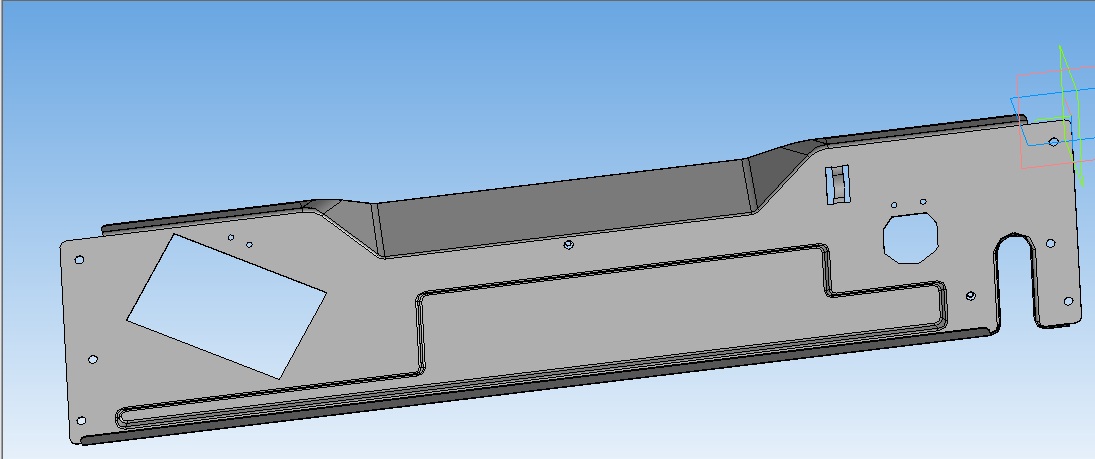

В данной работе представлена штамповая оснастка и модель заднего экрана газовой плиты.

Состав: зд модель заднего экрана, штамповая оснастка, деталировка штампа, спецификация, сборочный чертеж оснастки. Язык документа

Софт: КОМПАС-3D 13 sp2

Просмотр файлов
1601-0118 GM 241 25 001 Задний экран/1 Деталь.m3d
1601-0118 GM 241 25 001 Задний экран/1 Плита нижняя.cdw
1601-0118 GM 241 25 001 Задний экран/1.m3d
1601-0118 GM 241 25 001 Задний экран/10 Секция низа.cdw
1601-0118 GM 241 25 001 Задний экран/11 Секция низа.cdw
1601-0118 GM 241 25 001 Задний экран/12 Секция низа.cdw
1601-0118 GM 241 25 001 Задний экран/13 Пуансон.cdw
1601-0118 GM 241 25 001 Задний экран/14 Шпонка.cdw
1601-0118 GM 241 25 001 Задний экран/15 Шпонка.cdw
1601-0118 GM 241 25 001 Задний экран/16 Упор.cdw
1601-0118 GM 241 25 001 Задний экран/17 Толкатель.cdw
1601-0118 GM 241 25 001 Задний экран/18 Толкатель.cdw
1601-0118 GM 241 25 001 Задний экран/19 Пружина.cdw
1601-0118 GM 241 25 001 Задний экран/2 Плита верхняя.cdw
1601-0118 GM 241 25 001 Задний экран/20 Пружина.cdw
1601-0118 GM 241 25 001 Задний экран/21 Пуансон.cdw
1601-0118 GM 241 25 001 Задний экран/22 Вставка.cdw
1601-0118 GM 241 25 001 Задний экран/23 Пробка.cdw
1601-0118 GM 241 25 001 Задний экран/25 Шайба.cdw
1601-0118 GM 241 25 001 Задний экран/27 Шпилька.cdw
1601-0118 GM 241 25 001 Задний экран/28 Винт ступенчатый.cdw
1601-0118 GM 241 25 001 Задний экран/29 Упор.cdw
1601-0118 GM 241 25 001 Задний экран/3 Плита.cdw
1601-0118 GM 241 25 001 Задний экран/30 Захват.cdw
1601-0118 GM 241 25 001 Задний экран/31 Ограждение.cdw
1601-0118 GM 241 25 001 Задний экран/4 Пуансон.cdw
1601-0118 GM 241 25 001 Задний экран/4_ Пуансон.cdw
1601-0118 GM 241 25 001 Задний экран/5 Подъемник.cdw
1601-0118 GM 241 25 001 Задний экран/6 Плита.cdw
1601-0118 GM 241 25 001 Задний экран/7 Секция низа.cdw
1601-0118 GM 241 25 001 Задний экран/8 Секция низа.cdw
1601-0118 GM 241 25 001 Задний экран/9 Секция низа.cdw
1601-0118 GM 241 25 001 Задний экран/GM141 25 001 Задний экран развертка_на лазер.cdw
1601-0118 GM 241 25 001 Задний экран/GM241 25 001.m3d
1601-0118 GM 241 25 001 Задний экран/GM241 25 001_L-1-None.m3d
1601-0118 GM 241 25 001 Задний экран/jog-None.m3d
1601-0118 GM 241 25 001 Задний экран/jog.stp
1601-0118 GM 241 25 001 Задний экран/~$Деталь.m3~
1601-0118 GM 241 25 001 Задний экран/~$ерационный эскиз GM241 25 001 - Экран задний.cd~
1601-0118 GM 241 25 001 Задний экран/Операционный эскиз GM241 25 001 - Экран задний.cdw
1601-0118 GM 241 25 001 Задний экран/Отверстия.frw
1601-0118 GM 241 25 001 Задний экран/Пуансон язычка.m3d
1601-0118 GM 241 25 001 Задний экран/СБ.cdw
1601-0118 GM 241 25 001 Задний экран/Сборка.a3d
1601-0118 GM 241 25 001 Задний экран/Спецификация.spw
1601-0118 GM 241 25 001 Задний экран/Фрагмент.frw
1601-0118 GM 241 25 001 Задний экран
