Двухосный индикаторный гиростабилизатор на основе гироскопа ГВК-6.

Московский Государственный Технический Университет им. Н.Э.Баумана
Кафедра приборостоения (ПС-1)
Курсовой проект по дисциплине "Теория гироскопов и гиростабилизаторов"
На тему: "Двухосный индикаторный гиростабилизатор на базе гироскопа ГВК-6".
Москва 2014

В проекте предлагается рассмотреть возможную конструкцию гиростабилизатора на базе гироскопа ДНГ ГВК-6 с разрешенными углами прокачки по крену плюс-минус 25 градусов и тангажу плюс-минус 30 градусов. Расчитать возмущающие моменты, действующие на прибор и подобрать соответствующие датчики угла и датчики момента.
Задача прибора - сохранение положения платформы или объекта, находящегося на этой платформе в абсолютном пространстве.
Графическая часть: Кинематическая схема, общий вид, схема электрическая принципиальная, перечень элементов, расчетно-пояснительная записка.
Дополнительно: общий вид чувствительного элемента ДНГ ГВК-6 с перечнем элементов.
Курсовой проект содержит 4,375 листа формата А1 графической части, 47 страниц пояснительной записки, содержащей 7 рисунков, 3 таблицы.

Габариты: 212х178х145 мм
Масса: примерно 2,5 кг. (Платформа 0,904 кг, наружняя рама 0,474 кг и др.)

Состав: Двухосный индикаторный гиростабилизатор (ВО), (П3), (КЗ), (Э4), ДНГ ГВК-6 (ВО), (П3). РПЗ Язык документа

Софт: КОМПАС-3D V13 Home SP2

Каталог / Машиностроение и механика / Приборостроение / Двухосный индикаторный гиростабилизатор на основе гироскопа ГВК-6.

Просмотр файлов
ГВК-6 .cdw
Кинем.схема (К3).cdw

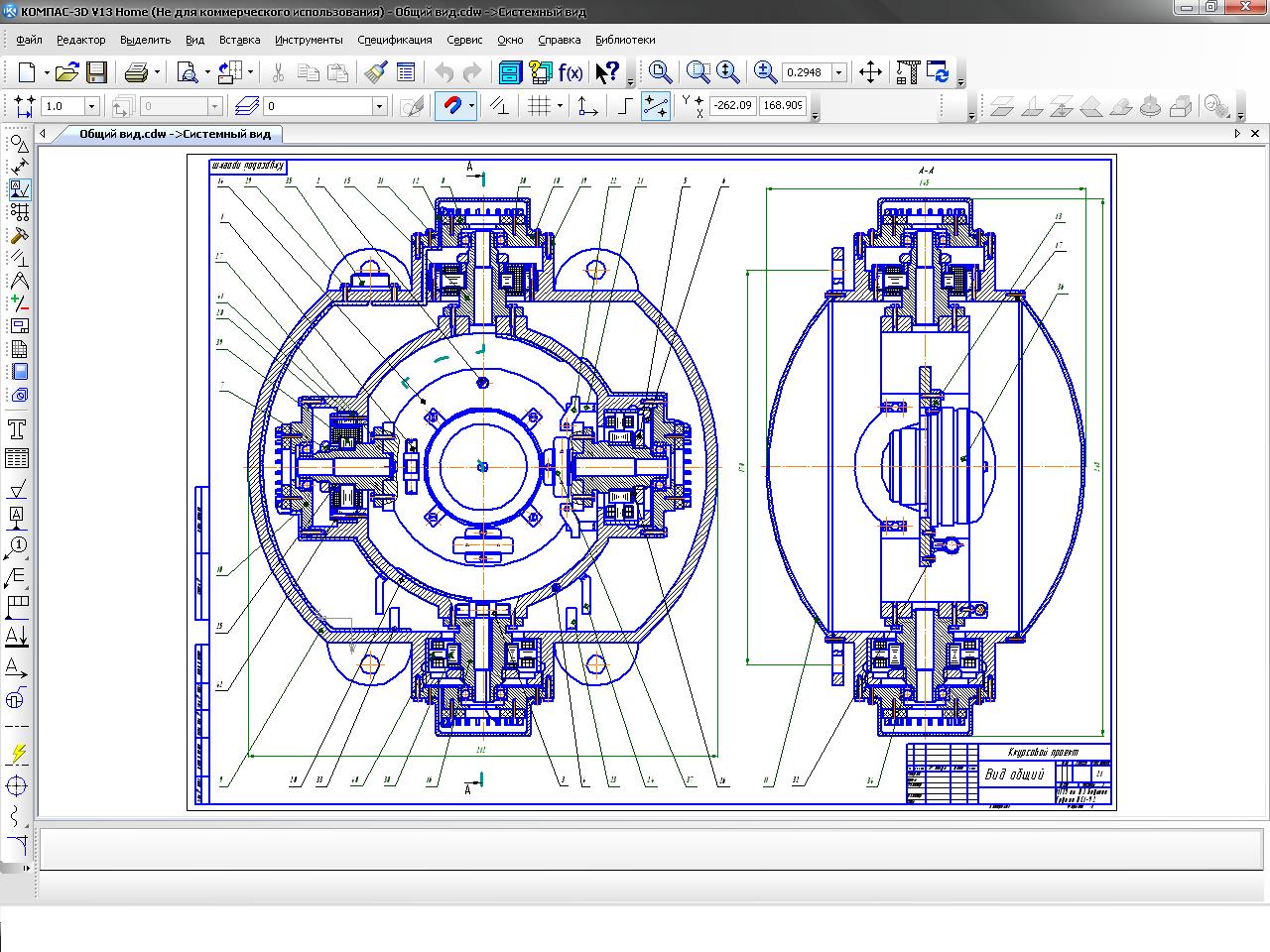

Общий вид (Во).cdw
ПЗ лист 1.cdw
ПЭ лист 2.cdw
Рпз.doc
ЭлектрСхема (Э4).cdw
ГВК-6.spw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
