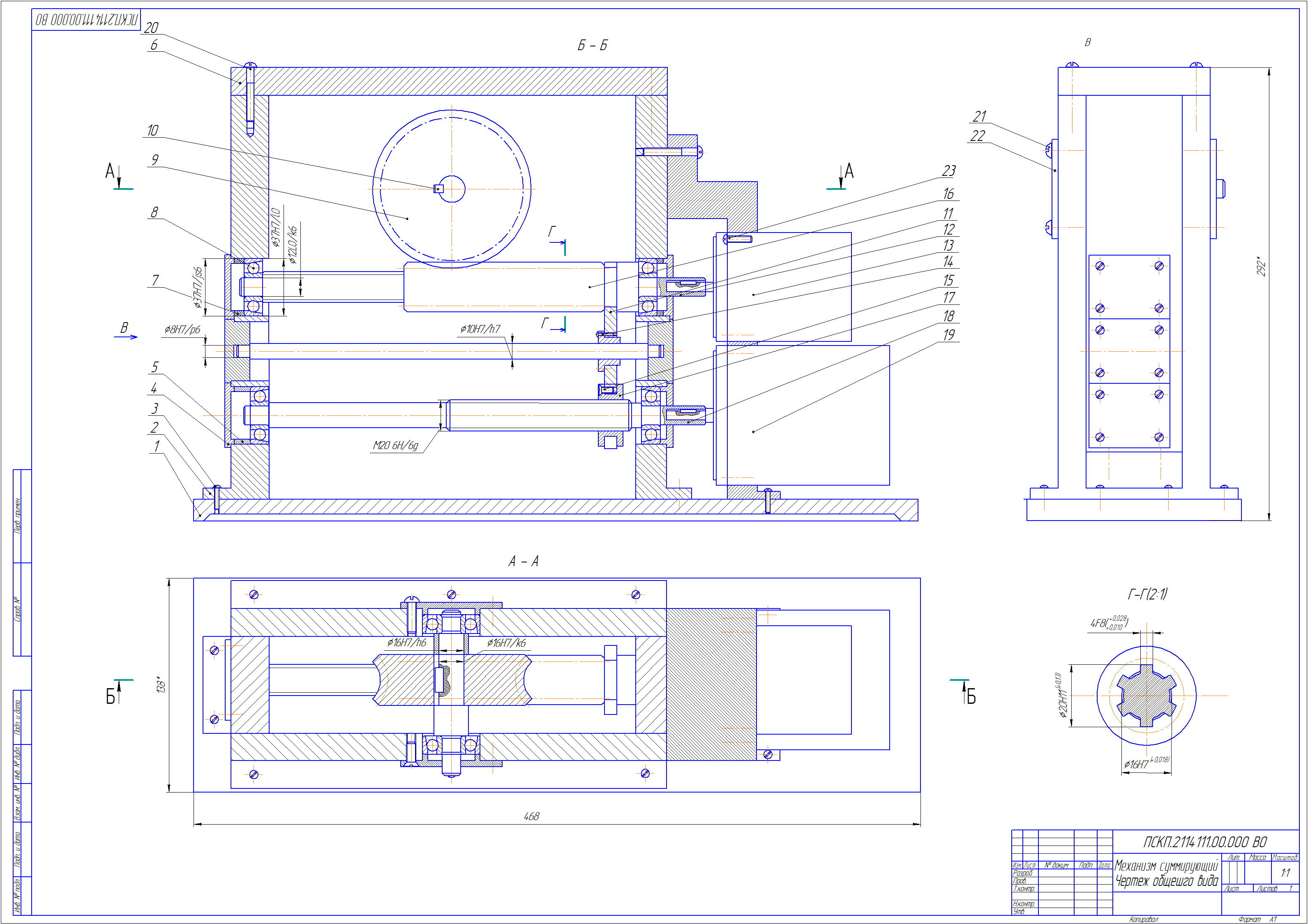

Механизм суммирующий

Белорусский государственный технический университет
кафедра "производство и конструирование"
курсовой проект по дисциплине "механические системы"
на тему "Суммирующий механизм на основе передачи винт-гайка"
Минск 2017

Суммирующие механизмы предназначены, как правило, для расширения диапазона настройки кинематических цепей в различных приборах , машинах и станках. Они применяются для создания на одном исполнительном звене механизма нескольких элементарных движений и позволяют изменять скорость каждого элементарного движения, не изменяя скорости остальных слагаемых движений.
В качестве суммирующих механизмов используются дифференциальные, планетарные, червячные, винтовые, реечные передачи. Получение суммирующих движений обеспечивается сообщением одному из звеньев двух или более степеней свободы. Поэтому в суммирующих механизмах всех типов имеется два или несколько входных звена и одно выходное звено, на котором получается алгебраическая сумма движений.
Суммирование движений на одном и том же исполнительном звене в станках применяется для сложения формообразующих движений между собой.
Суммирование движений используется в следующих случаях:
• когда исполнительному звену необходимо сообщить периодическое вспомогательное движение без прекращения движения формообразования;
• при получении одной и той же кинематической группой звеньев движений от двух двигателей для рабочих и холостых ходов.

Содержание:
Введение
1.Анализ существующих конструкций
2.Описание и принцип действия спроектированного механизма
3.Расчет червячной передачи
4.Расчет передачи винт-гайка
а)Расчет работоспособности передачи
б)Проверка винта на устойчивость
в)Проверка винта на прочность
5.Расчет работоспособности вала
а)расчет вала на статическую прочность
б)расчет вала на жесткость
6Расчет грузоподъемности подшипников качения
7.Расчет шпоночного соединения
8. Список использованной литературы
