Печатная плата эстрадного усилителя

ГГУ, кафедра "Физика";
дисциплина: конструирование узлов радиоэлектронных устройств;
Тема: "Разработка печатного узла электронного устройства";
2012 год.

Эстрадный усилитель предназначен для усиления сигнала от электрогитары, микрофона, электрооргана или других воспроизводящих устройств.
Структурная схема состоит из шести функционально-законченных блоков: трех предварительных усилителей, оконечного усилителя и источника питания.
Первый каскад выполнен на малошумящем транзисторе VT1, т.к. в настоящее время имеются более совершенные элементы, было принято решение о их замене на транзисторы марки КТ3107. Для повышения входного сопротивления первого каскада применяется отрицательная обратная связь по току и компенсированный делитель напряжения в цепи базы. Нагрузкой первого каскада служит регулятор громкости.

Состав: Плата печатная (СБ), Перечень элементов, Спецификация Язык документа

Софт: Компас-3D 13 SP1

Каталог / Машиностроение и механика / Приборостроение / Печатная плата эстрадного усилителя

Просмотр файлов
А4 - Спецификация готовая.spw

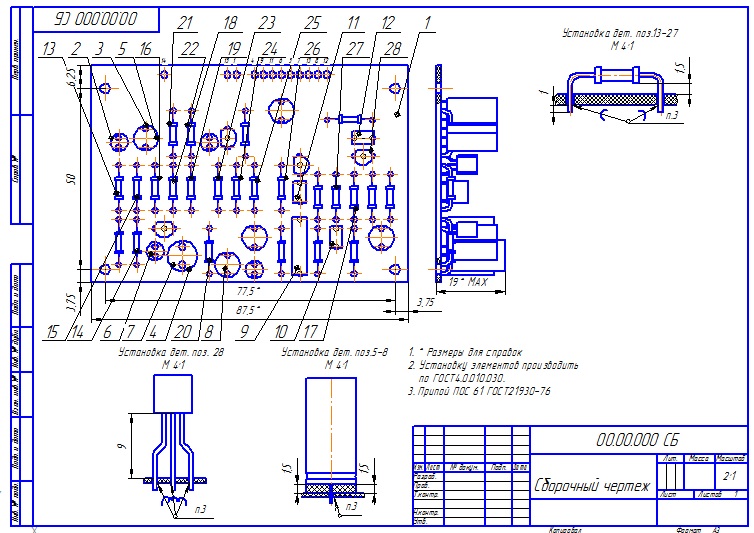

А3 -Сборочный чертеж.cdw
А4 - Перчень элементов готовая.cdw
