Приспособа для болгарки

чертежи в компосе
За основу была взята МШУ-1,8-230 фирмы Диолд. Почему? Да просто слышал немало нормальных отзывов по этому инструменту, она достаточно дешева, чтоб её растерзать, у нее ручка выполнена отдельно от корпуса, что позволило ее разобрать так, как хотелось; у УШМ 3 места крепления дополничельной ручки под 12-й болт - обязательное условие и залог хорошей точности будущего станка.
Был закуплен металл: профильная труба 40*40*2, 40*20*2; уголок 50*5 и 40*40; полоса 50*5 (конечно очень хотелось использовать лист толщиной 5 мм, но у нас продают его только целиком - 2.5*1,2 метра.. мне столько не нужно)

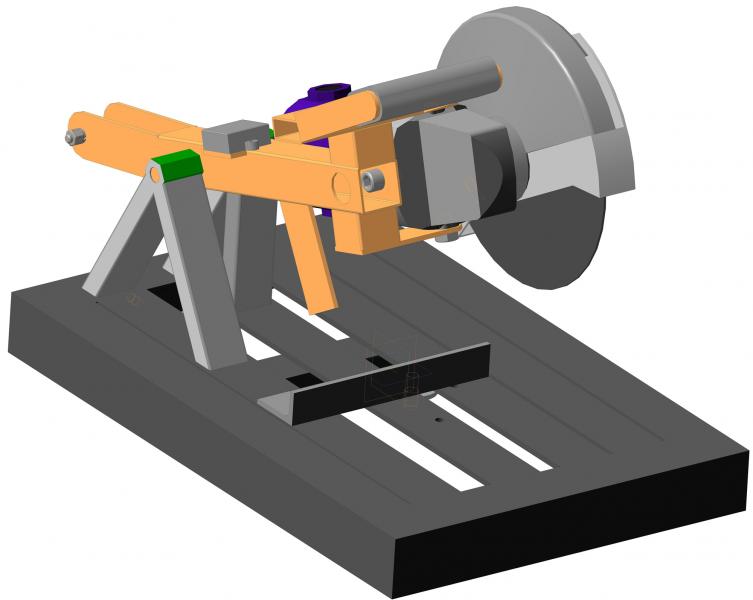

Состав: вид общий 3D

Софт: компас

Просмотр файлов
Mont_p/болгарка.m3d
Mont_p/Вся конструкция.a3d
Mont_p/гайка.m3d
Mont_p/диск.m3d
Mont_p/доп кожух.m3d
Mont_p/качель в сборе.a3d
Mont_p/качель2.m3d
Mont_p/Кожух.m3d
Mont_p/крепление.m3d
Mont_p/крепление2.m3d
Mont_p/направляющая.m3d
Mont_p/Плавн пуск.m3d
Mont_p/ручка.m3d
Mont_p/станина.m3d
Mont_p/Текстовый документ.txt
Mont_p
