Приспособление к заточному станку

Белорусский Национальный Технический Университет
Кафедра машиностроения

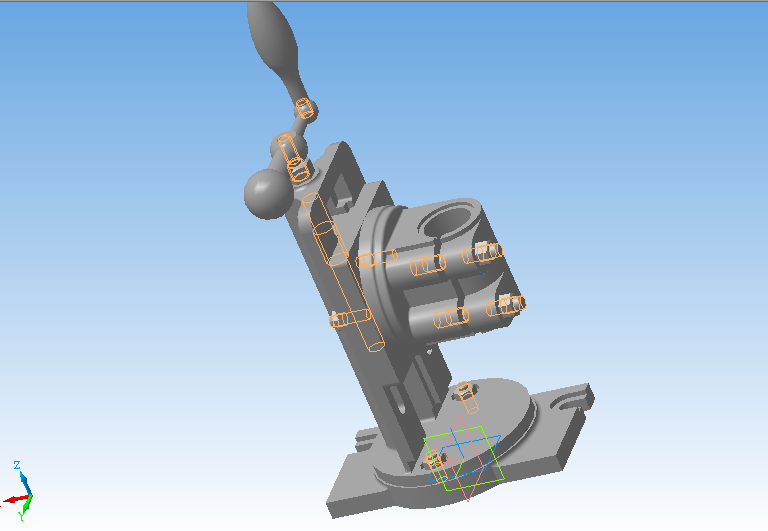

Приспособление служит для установки и закрепления деталей (валов) при их обработке. Обрабатываемая деталь устанавливается в отверстие корпуса поз.4. Корпус поз.4 разрезной. Благодаря этому, при затяжке шпилек поз.16 гайками поз.11 он сжимается, обеспечивая тем самым крепление обрабатываемой детали в корпусе.

Состав: 3D cборка, 3D детали, чертеж сборки, спецификация. Язык документа

Софт: КОМПАС-3D V13

Каталог / Машиностроение и механика / Приборостроение / Приспособление к заточному станку

Просмотр файлов
Приспособление к заточному станку/винт.m3d
Приспособление к заточному станку/квад.винт.m3d
Приспособление к заточному станку/квад.винт2.m3d
Приспособление к заточному станку/корпус.m3d
Приспособление к заточному станку/плита.m3d
Приспособление к заточному станку/ползун.m3d
Приспособление к заточному станку/рукоятка.m3d
Приспособление к заточному станку/ручка.m3d
Приспособление к заточному станку/Сборка.a3d
Приспособление к заточному станку/Сборка.cdw
Приспособление к заточному станку/Спецификация.spw
Приспособление к заточному станку/стойка.m3d
Приспособление к заточному станку
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
