Разъем 01-13

Российский государственный технологический университет "МАТИ"
Кафедра ТППиСУЛА
Курсовой проект по дисциплине «Метрология стандартизация и сертификация"
На тему : "РАСЧЕТ ПАРАМЕТРОВ И РАЗРАБОТКА РАБОЧЕГО ЧЕРТЕЖА ДЕТАЛИ ПО СБОРОЧНОМУ ЧЕРТЕЖУ"
Москва 2014

Описание конструкции и принципа действия устройства.
Разъемы высокочастотные служат для соединения концов высокочастотного кабеля. Данный разъем рассчитан на кабель с сопротивлением в 75 Ом.
Разъем состоит из двух частей: вставки и розетки.
Во вставку входят детали: 1-5 и 11-14. Внутренняя жила кабеля пропускается через отверстие наконечника 12 и припаивается к нему. Экранированная оплетка кабеля припаивается к разъему 13 через имеющиеся в нем три отверстия. При завертывании ниппеля 1 с проходным отверстием резиновая втулка 2 деформируется и прижимает кабель к разъему.
К другой части разъема – розетке относятся детали позиции 6-10. Эта часть разъема крепится к панели прибора четырьмя винтами, проходящими через имеющиеся в корпусе 9 отверстия. Зачищенный конец кабеля, который идет в схему, припаивается к гнезду 8.
Обе части разъема скрепляются накидной гайкой 3. При этом наконечник 12 вставки плотно входит в гнездо 8 розетки, обеспечивая надежный контакт. Опорные шайбы 4, 7, 10, 11 делаются из изоляционного материала – полистирола.

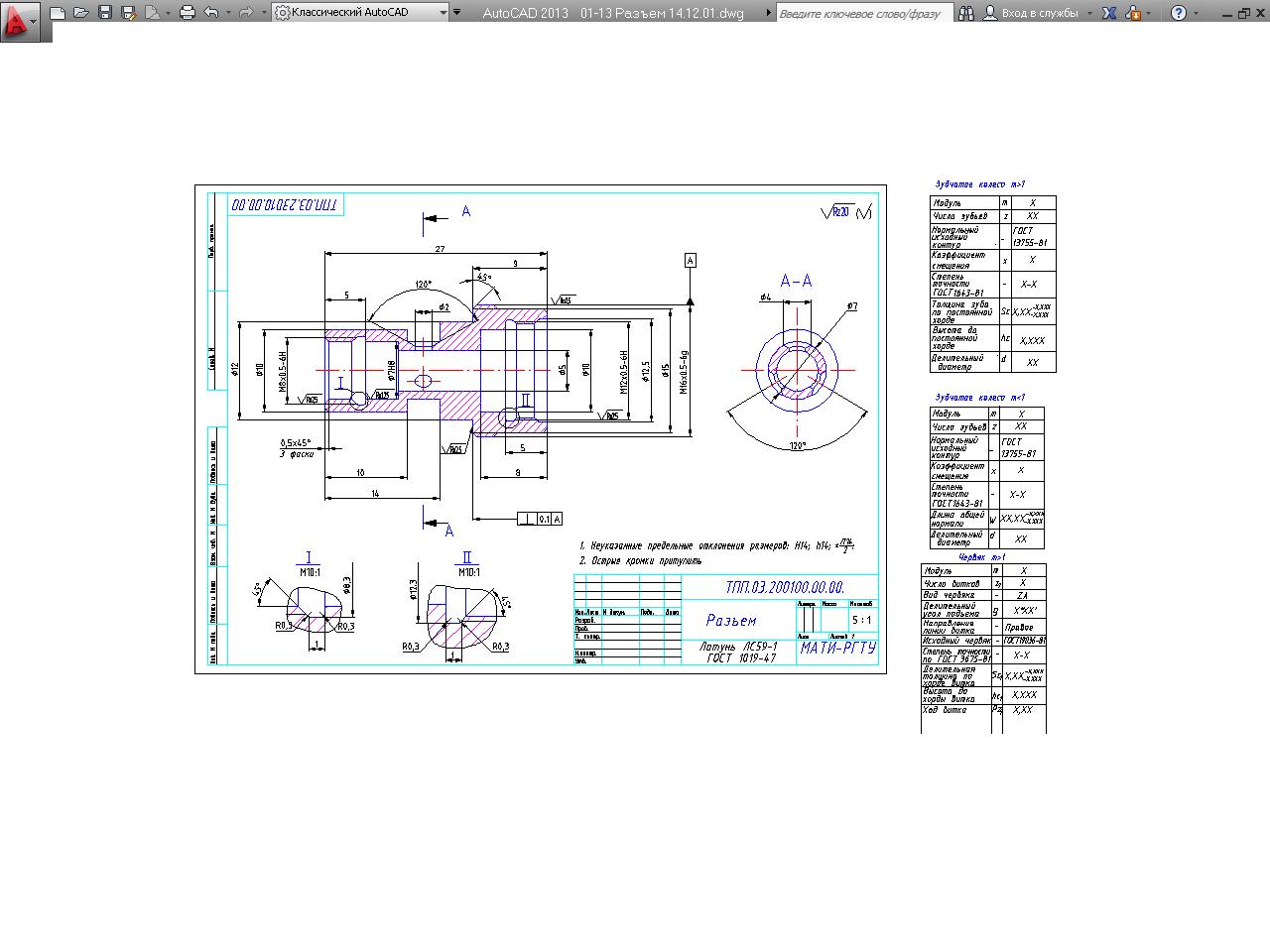

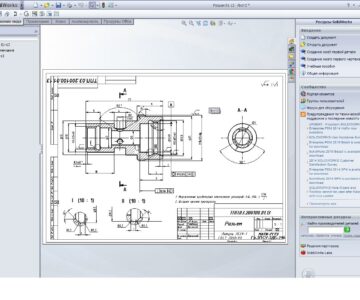

Назначение и описание конструкции детали для выполнения рабочего чертежа.
1). Разъем предназначен для припаивания к нему экранированной оплетки кабеля через три отверстия, имеющихся в нем.
2). Разъем – деталь цилиндрической формы типа втулки, выполнена из латуни марки ЛС59-1 ГОСТ 1019-47.
3). Базовой поверхностью разъема является:
- наружная метрическая резьба М16х0.5-6g.
4). Разъем устанавливается в отверстие накидной гайки
(с помощью наружной метрической резьбы М16х0.5-6g) таким образом, чтобы наконечник вставки плотно входил в гнездо розетки, обеспечивая надежный контакт.
5). Конструктивные элементы обоймы:
- Наружная метрическая резьба М16х0.5-6g служит для установки разъема в накидную гайку и является базовой.
- Три отверстия Ø4, равнорасположенных по окружности под углом 120°, используются для припаивания через них экранированной оплетки кабеля.
- Внутренняя метрическая резьба М8х0.5-6Н служит для установки в разъем ниппеля.
- Внутренняя метрическая резьба М12х0.5-6Н служит для установки в разъем втулку (специальная).
- Отверстие Ø7H8 используется для установки втулки (резина) и кольца (латунь).
- Отверстие Ø10 используется для установки шайбы (полистирол).
- Фаски 0,5х45° нужны для облегчения установки ниппеля и втулки в разъем и разъема в накидную гайку.

Состав: Разъем Язык документа

Софт: AutoCAD 2013

Файлы:
01-13 Разъем 14.12.17.doc
01-13 Разъем 14.12.01.dwg
