Операция Укомплектация-2

Разработка технических средств и методики УЗ-контроля поковки

Белорусско-Российский университет
Кафедра 'Физические методы контроля'
Курсовая работа по дисциплине "Приборы и методы акустического контроля"
На тему: "Разработка технических средств и методики УЗ-контроля поковки"
Могилёв 2013

В данном курсовом проекте разработана методика и установка для контроля поковки из чугуна.
Проведен сравнительный анализ возможных методов неразрушающего контроля. В ходе анализа установлено, что для контроля поковки оптимальным методом контроля является ультразвуковой эхо-импульсный метод прямыми и наклонными преобразователями с торца и боковой поверхности изделия.
Был проведен теоретический анализ акустического тракта для каждого из видов дефектов, возникающих в изделии, в ходе чего при помощи программы Mathcad получены графики зависимости изменение амплитуды эхо-сигнала от глубины залегания дефекта и его размера.
Для контроля заданного изделия был использован продольный поперечный типы волн, которые вводятся при помощи прямого и наклонного преобразователей соответственно.
Разработаны ультразвуковой наклонный пьезоэлектрический преобразователь и выбран стандартный прямой пьезоэлектрический преобразователь , которые обладают следующими характеристиками:
- рабочая частота прямого преобразователя - f = 1,8МГц; наклонного – 1,8 МГц;
- размер пъезопластины 2а=16 мм для прямого ПЭП, и 2а=16 мм для наклонного.
Используется контактный способ акустического контакта преобразователя с объектом контроля, так как он не требует дополнительных технических решений для его реализации. В качестве контактной смазки применяется контактная жидкость МГБ-1.
В качестве технического средства контроля используется дефектоскоп УД2-70, данный прибор удовлетворяет условиям контроля заданного объекта.

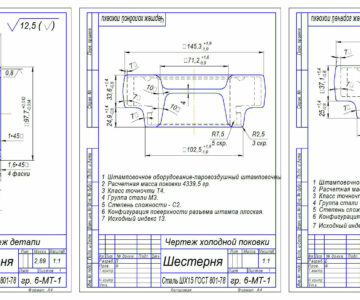

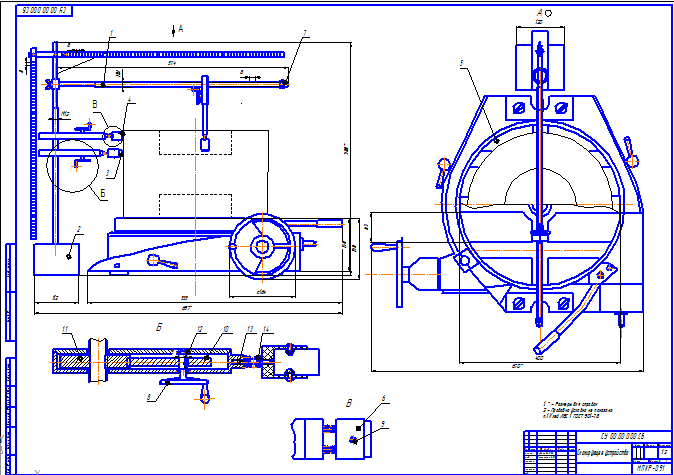

Также было разработано вспомогательное устройство для сканирования поковки на основе поворотного стола.
Для полного цикла контроля изделия затрачивается в среднем 40 минут. Следовательно, производительность контроля составляет 28 поковок в среднестатистический рабочий день.

Состав: Пъезопреобразователь (СБ), Сканирующее устройство (СБ), Схемы сканирования, Спецификация, Графики чувствительности, ПЗ. Язык документа
