Сканирующее устройство ультразвукового контроля

БРУ, Физические методы контроля
курсовой проект по дисциплине: приборы и методы акустического контроля,
на тему: Разработка методики и технических средств для ультразвукового контроля сварного соединения.
Могилев 2013 год

В данном курсовом проекте необходимо разработать методику и технические средства для УЗ контроля сварного изделия. В качестве сварного соединения будем рассматривать тавровое соединение труб. Тавровым называют сварное соединение, в котором торец одного элемента примыкает под углом и приварен к боковой поверхности другого элемента. При тавровом соединении угол между полкой и стенкой может быть как прямым, так и отличаться от него. Сочетание толщин может быть различным. Они часто встречаются в строительных конструкциях.

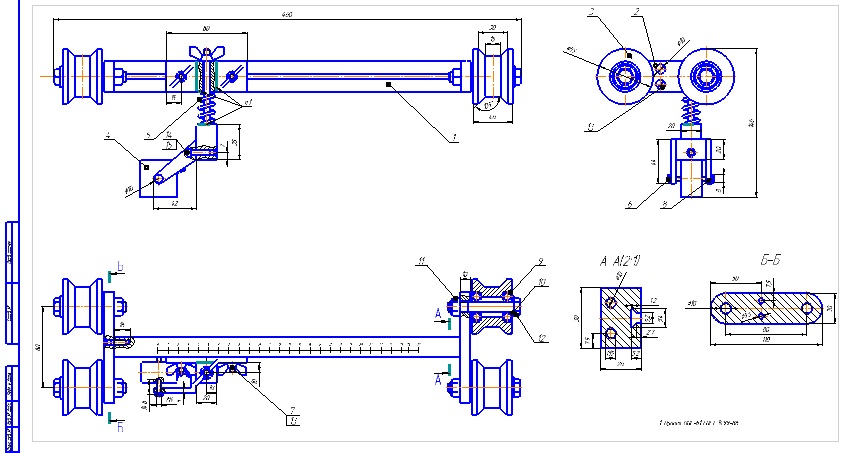

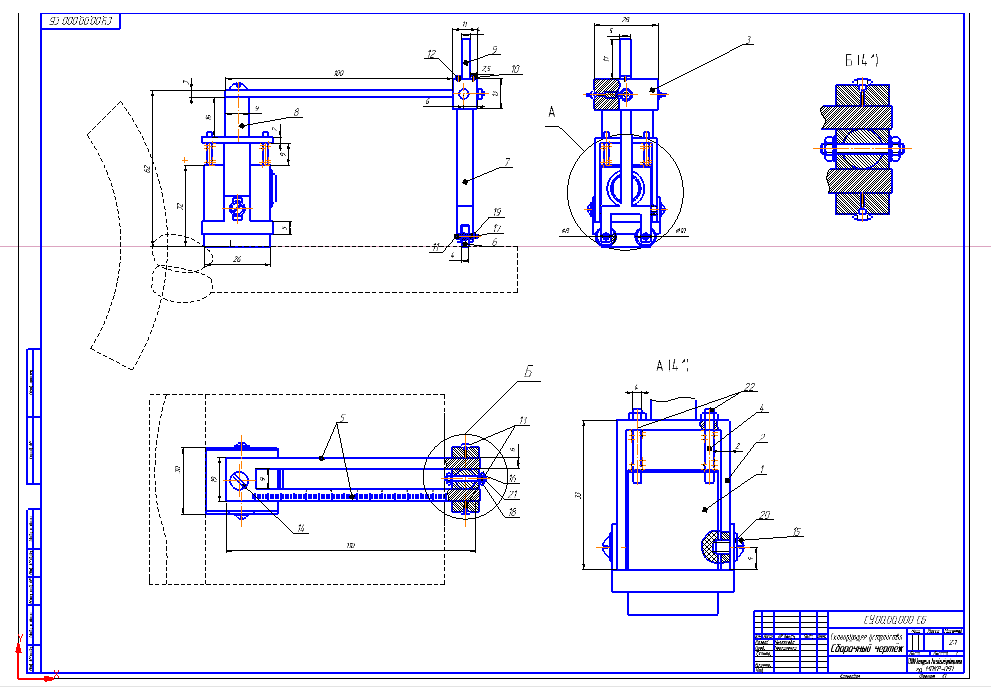

Состав: Сканер(СБ), Спецификация, Схема сканирования, графики чувствительности, преобразователь(СБ), ПЗ Язык документа

Софт: Компас-3D 13

Каталог / Машиностроение и механика / Приборостроение / Сканирующее устройство ультразвукового контроля

Просмотр файлов
Новая папка/Курсач по акустике итог 1.docx
Новая папка/Расчетная схема_А2.cdw
Новая папка/Сборочный. Преобразователь.cdw
Новая папка/сканер на печать.cdw
Новая папка/спец. устр. 1.doc
Новая папка/спец. устр. 2.doc
Новая папка/Спецификация. Преобразователь.cdw
Новая папка/Схемы сканирования.cdw
Новая папка/чувствительность к печати.cdw
Новая папка
