Расчет электрической схемы и элементов и разработка топологии гибридной интегрированной микросхемы четырех усилителей-инверторов

Министерство образования и науки Украины
Национальный технический университет Украины
Киевский политехнический институт
Радиотехнический факультет
Кафедра радиоконструирования и производства радиоаппаратуры

Курсовой проект

С дисциплины: Технологии и конструирование микро- та наноэлектронной техники
Расчет электрической схемы и элементов и разработка топологии гибридной интегрированной микросхемы четырех усилителей-инверторов.
Киев 2017

Останнім часом головною метою є зменшення габаритних розмірів елементів схеми. Перевагою такого рішення стають розміри кінцевого продукту проектування і найголовніше, суттєво зменшується вартість виробництва апаратури. В сучасній радіоелектронній апаратурі широко використовуються різноманітні інтегральні мікросхеми, які виконують окремі функції перетворення і обробки сигналів, які мають високу густину упаковки електрично пов'язаних елементів.
Серед різних класів мікросхем важливе місце займають гібридні мікросхеми, які володіють рядом переваг порівняно з іншими. Так, можливість використання самих різноманітних активних елементів дозволяє створювати схеми з широким діапазоном виконуваних функцій. Номінальні значення пасивних елементів гібридних мікросхем можуть змінюватись в дуже широких межах, причому відтворення номіналу може бути досягнуто з високою точністю. Крім того елементи гібридних мікросхем характеризуються високою температурною і часовою стабільністю.
Використання гібридної інтегральної мікросхеми суттєво спрощує процес конструювання апаратури, що також впливає на економічність схеми.
ЗМІСТ

1. Вступ 2
2. Аналіз технічного завдання 4
3. Опис схеми електричної принципової 9
4. Опис технологічного процесу 13
5. Розрахунки і проектування елементів мікросхеми 23
6. Розроблення топології мікросхеми 33
7. Оцінка якості топології: розрахунки паразитних параметрів 42
8. Висновки 56

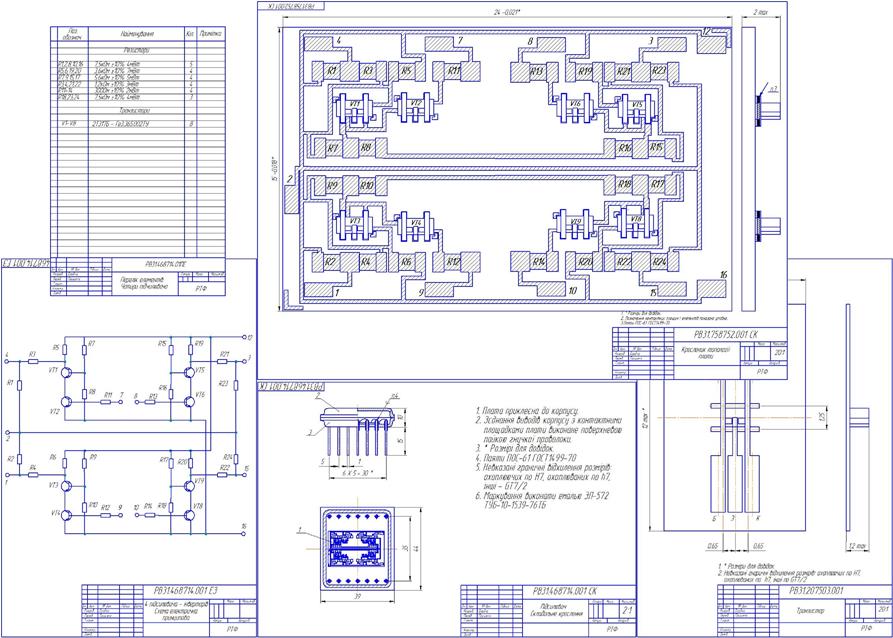

Состав: Спецификаци, Сборочный чертеж, Топология, транзистор, Усилитель Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Каталог / Машиностроение и механика / Приборостроение / Электронные компоненты / Расчет электрической схемы и элементов и разработка топологии гибридной интегрированной микросхемы четырех усилителей-инверторов

Просмотр файлов
КУРСАЧ/
КУРСАЧ/1Принципова схема.frw
КУРСАЧ/4Складальне креслення.frw
КУРСАЧ/5Транзистор.frw
КУРСАЧ/Курсовая.docx
КУРСАЧ/П_дсилювач.frw
КУРСАЧ/Специф_кац_я.frw
КУРСАЧ/Титулка.docx
КУРСАЧ/Тополог_я_СКЛАДАЛЬНЕ КРЕСЛЕННЯ.frw
