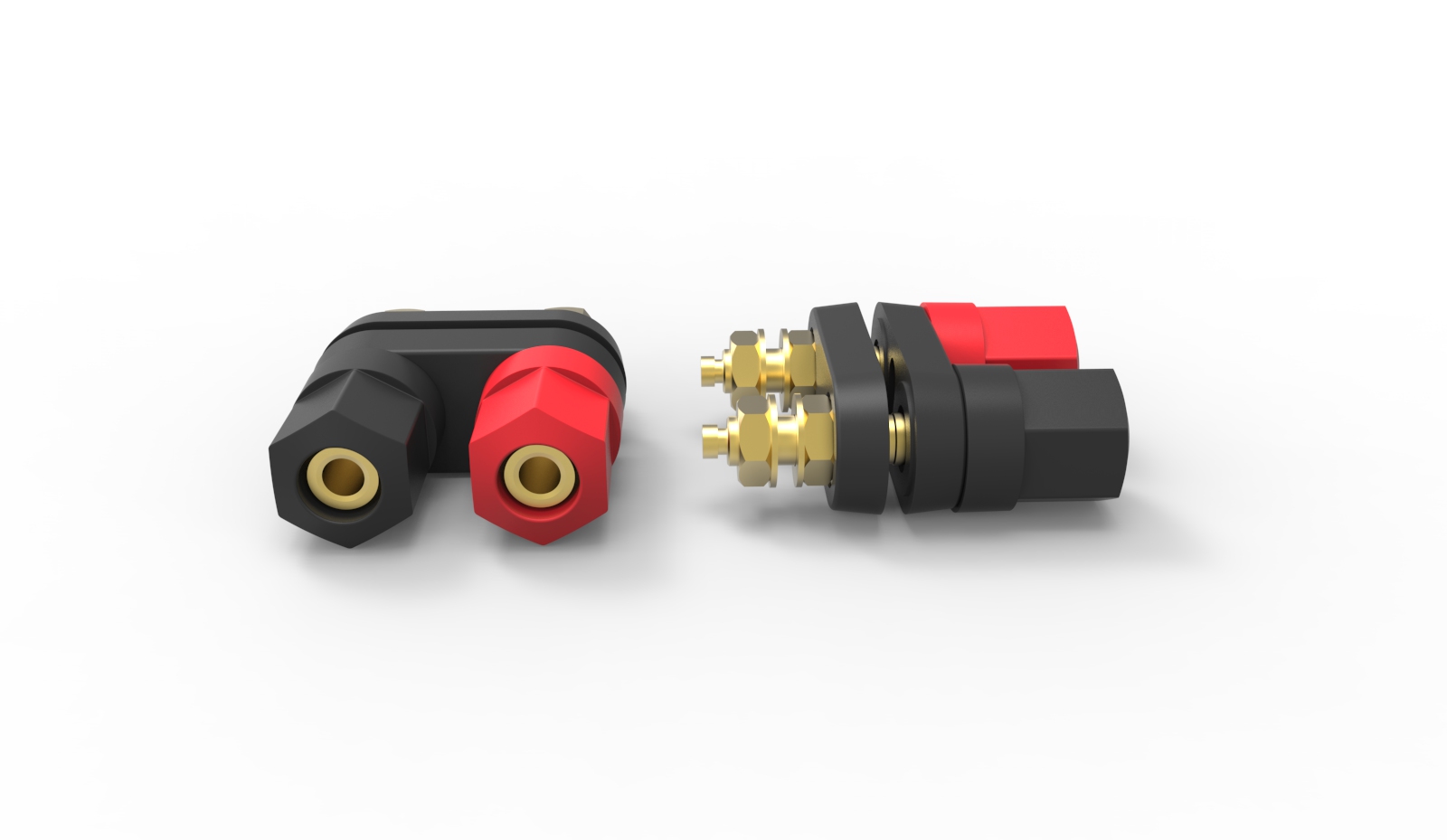

Разъем BC-119 "банан"

Описание:
Разъем типа "банан" предназначен для быстрого разъемного соединения штекера с гнездом. Данный тип разъемов получил изначально широкое распространение в лабораториях, где требовалось быстро подключать к источникам питания различные устройства без пайки. В текущее время такие гнезда пользуются широким спросом в усилителях низкой частоты и аккустических системах.

Технические характеристики:
Диаметр внутреннего отверстия, мм: 4
Номинальный ток, А: 10
Номинальное напряжение, В: 60, DC
Размер монтажного отверстия, мм: 12.5
Толщина панели, мм: 0.5...4.5

Состав: 3D сборка Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Просмотр файлов
Сборка разъема Banana BC-119/
Сборка разъема Banana BC-119/~$Гайка.m3~
Сборка разъема Banana BC-119/~$онтакт.m3~
Сборка разъема Banana BC-119/~$Сборка.a3~
Сборка разъема Banana BC-119/Втулка.m3d
Сборка разъема Banana BC-119/Гайка.m3d
Сборка разъема Banana BC-119/Контакт.m3d
Сборка разъема Banana BC-119/Основание.m3d
Сборка разъема Banana BC-119/Ручка красная.m3d
Сборка разъема Banana BC-119/Ручка черная.m3d
Сборка разъема Banana BC-119/Сборка.a3d
Сборка разъема Banana BC-119/Шайба.m3d
