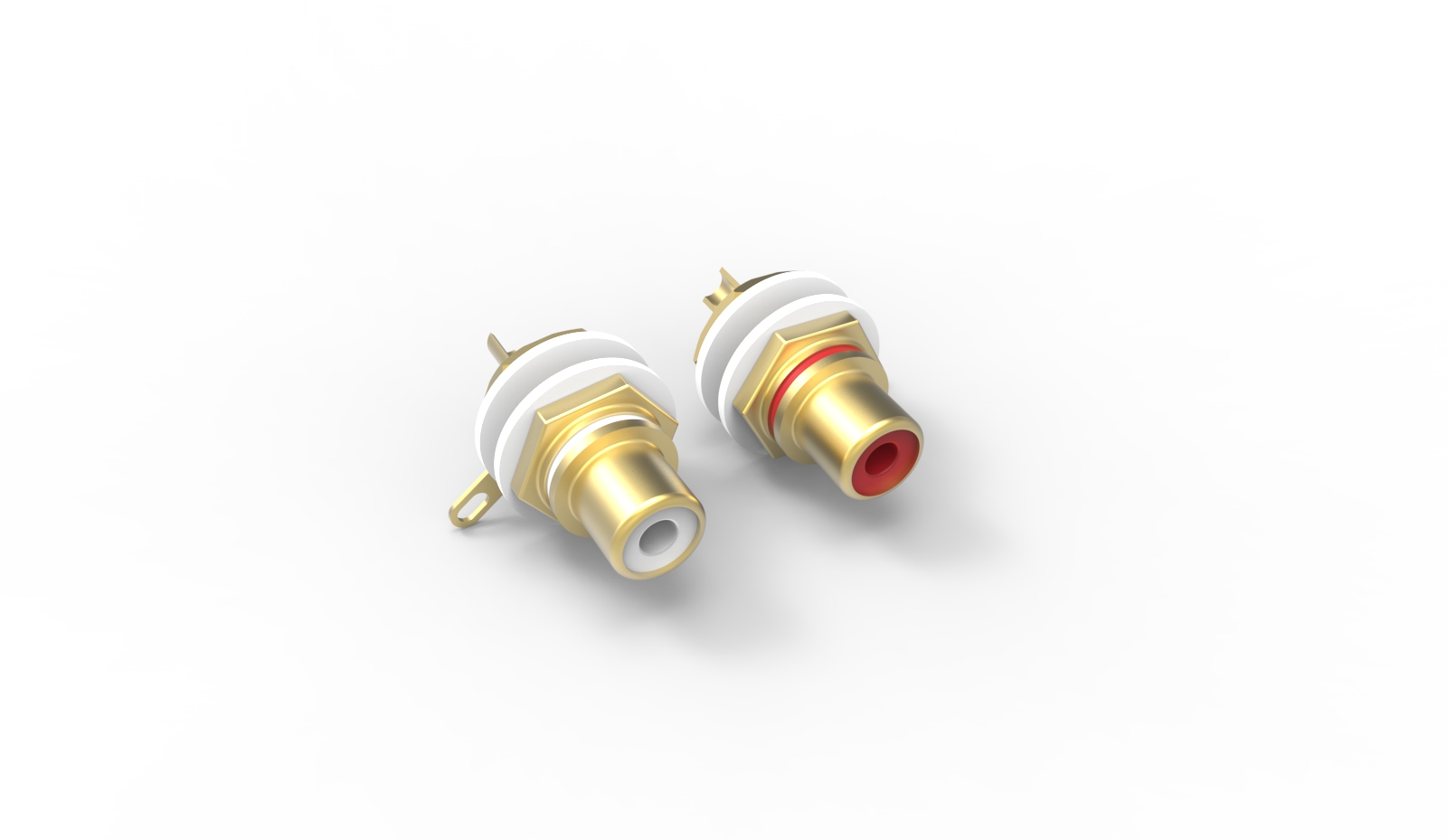

Разъемы RCA RJ-133GT

Описание:
Разъёмы RCA – композитные электрические соединительные конструкции, которые широко применяются в аудио - и видеотехнике. Изначально с помощью таких коннекторов подключали фонографы к усилителям. При подключении электронных устройств через такие разъёмы сначала соединяется контактная пара сигнала, и только потом контакты корпусов. Стандартные штекеры RCA («папа») имеют вид центрального металлического коннектора диаметром 3.2 мм, внешняя открытая сторона которого имеет длину 9 мм, внутренняя закрытая сторона 6 мм. Гнёзда RCA имеют вид обычных панельных разъёмов («мама») диаметром 8 мм и глубиной 7.5 мм.

Технические характеристики:
Диаметр внутреннего отверстия, мм: 3,2
Диаметр резьбы, мм: 9,5мм
Покрытие сигнального контакта: Золото 24К

Состав: Две 3D сборки Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Просмотр файлов
Сборка RCA RG-133/RCA RJ-133GT белый.a3d
Сборка RCA RG-133/RCA RJ-133GT красный.a3d
Сборка RCA RG-133/Гайка.m3d
Сборка RCA RG-133/Лепесток.m3d
Сборка RCA RG-133/Основание белое.m3d
Сборка RCA RG-133/Основание красное.m3d
Сборка RCA RG-133/Шайба.m3d
