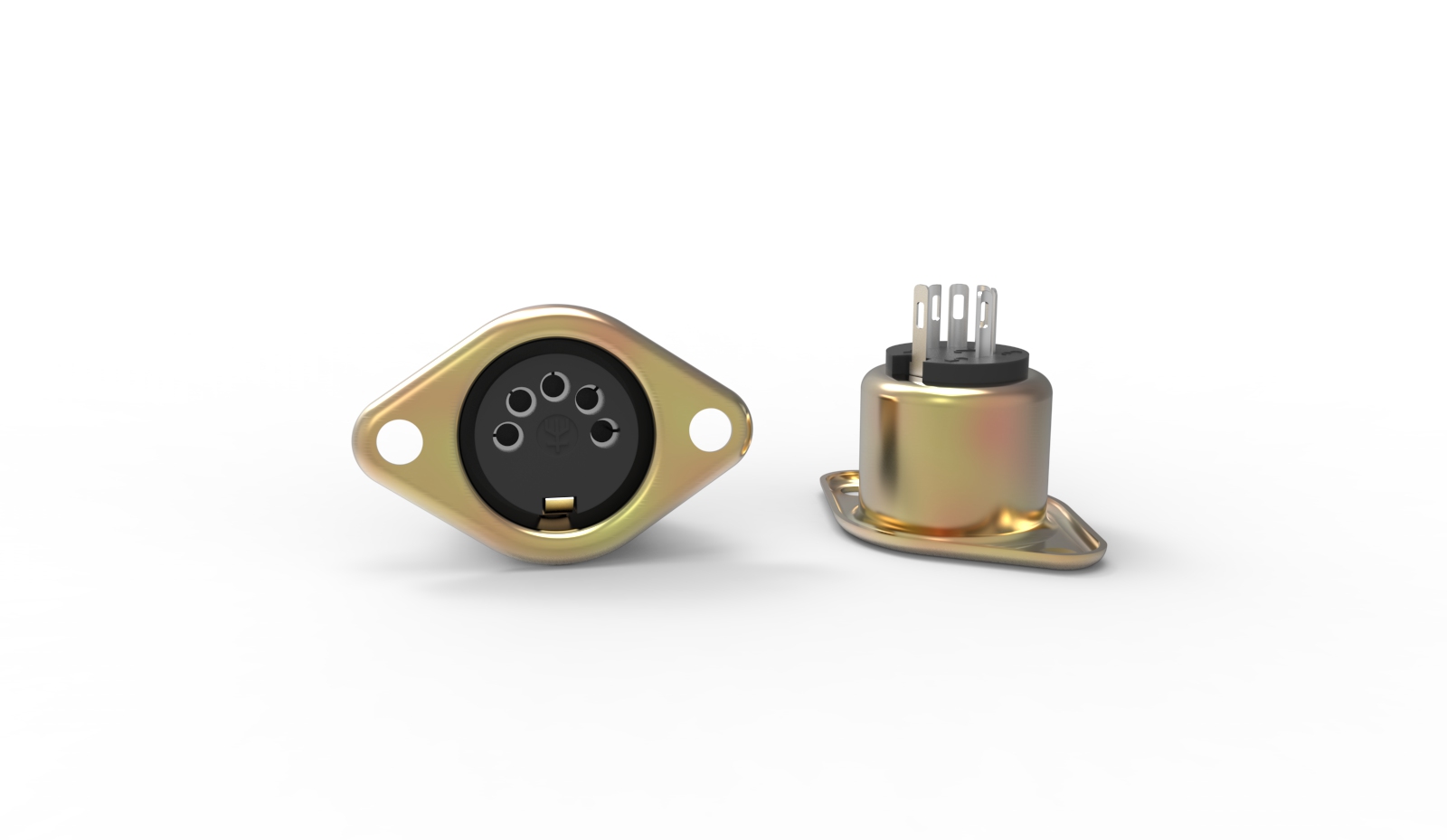

Соединитель ОНЦ-ВГ-4-5/16-Р-М

Описание:
Низкочастотные соединители ОНЦ-ВГ предназначены для работы в электрических цепях переменного тока частотой до 3 МГц в стационарной и переносной радиовещательной, телевизионной, звуковидеозаписывающей и другой аппаратуре общепромышленного и бытового назначения.
Соединители выдерживают воздействие солнечной радиации и соляного тумана. Сечение монтажных проводов не должно превышать 0.2 кв.мм.
Ориентацию вилок и розеток при их сочленении обеспечивает шпонка на корпусе вилки, которую необходимо совместить со шпоночным пазом в изоляторе розетки до начала сочленения контактов. В сочлененном положении вилка с розеткой удерживается контактной пружиной, расположенной на корпусе розетки.
Сочленение и расчленение соединителей следует производить только при обесточенном состоянии коммутируемых цепей. В процессе эксплуатации соединителей запрещается подключать к контактам измерительные приборы. ГОСТ 23784 и АШДК.434410.023 ТУ.

Технические характеристики:
ехнические характеристики
Максимальный ток на контакт: 2,5 А
Сопротивление контактов: 0.006 Ом
Рабочее напряжение: 100 В
Сопротивление изоляции: 1000 МОм
Диапазон рабочих температур: -60…80°С
Относительная влажность воздуха: до 98%
Многократные ударные нагрузки: до 40 g
Вибрация: 10 g
Гарантийная наработка: 15000 часов

Состав: 3D сборка Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Просмотр файлов
ОНЦ-ВГ-4_5-16/
ОНЦ-ВГ-4_5-16/Изолятор.m3d
ОНЦ-ВГ-4_5-16/Контакт заземления.m3d
ОНЦ-ВГ-4_5-16/Контакт.m3d
ОНЦ-ВГ-4_5-16/Корпус.m3d
ОНЦ-ВГ-4_5-16/Сборка.a3d
