Тумблер ТВ2-11

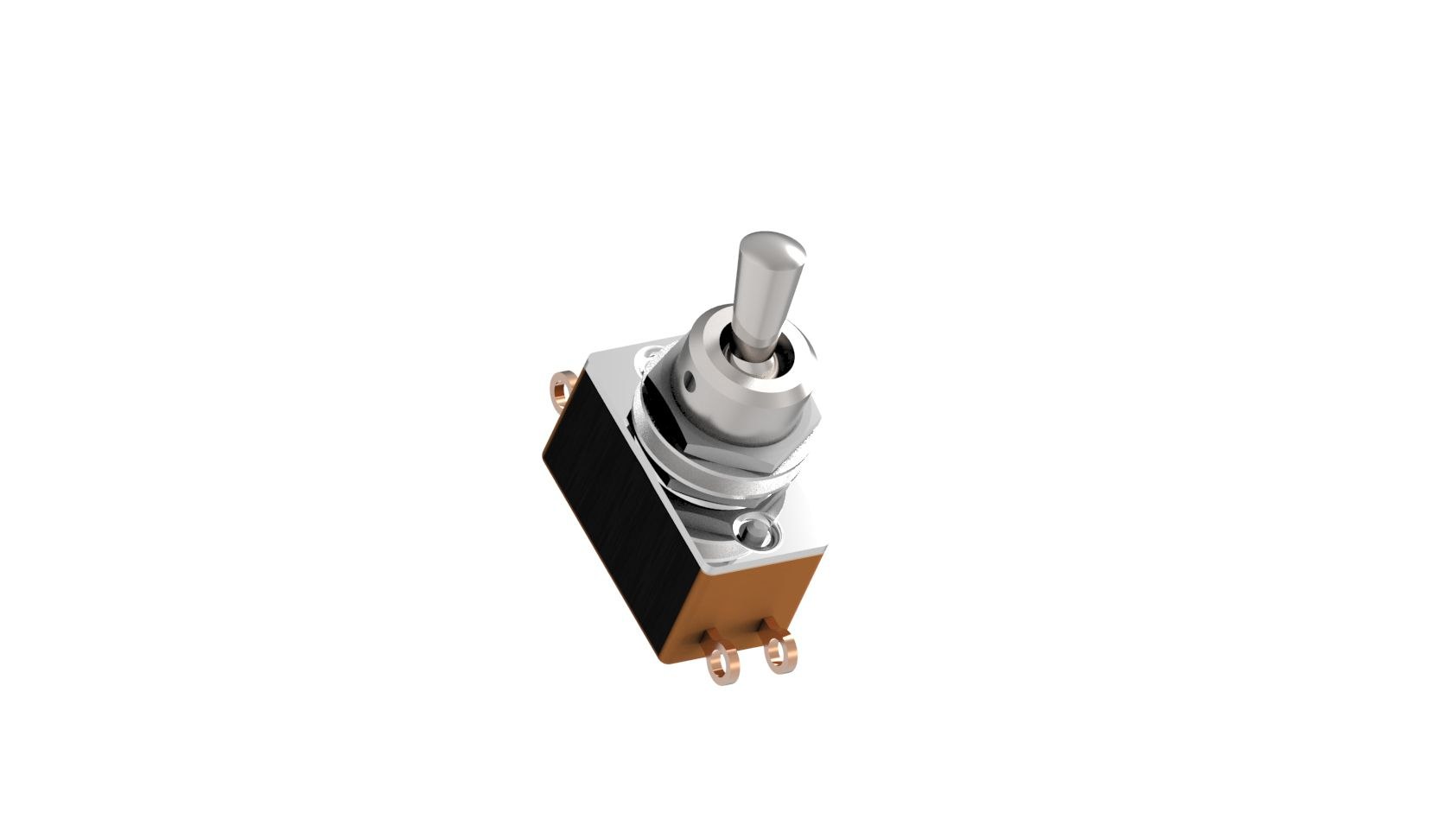

3D cборка тумблера ТВ2-11

Основные технические характеристики тумблеров ТВ2:
Электрическая прочность изоляции: 1100 В
Сопротивление контакта: не более 0.01 Ом
Сопротивление изоляции: не менее 1000 МОм
Усилие переключения: от 3.9 до 14.7 Н
Рабочая температура: от -60С до +70С
Повышенная относительная влажность: для исполнения В при 35С - 98%
для исполнения УХЛ при 25С - 98%
Гарантийная наработка: 10000 ч
Фиксация: есть
Количество контактных групп: 4
Количество контактов в контактной группе: 2
Алгоритм работы: 4хON-OFF

Состав: 3D Сборка Язык документа

Софт: Компас-3D 14

Просмотр файлов
Выключатель/
Выключатель/Гайка М12.m3d
Выключатель/Колпачок.m3d
Выключатель/Контакт.m3d
Выключатель/Коромысло.m3d
Выключатель/Корпус выключателя.m3d
Выключатель/Крышка.m3d
Выключатель/Ось.m3d
Выключатель/Прокладка.m3d
Выключатель/Пружина.m3d
Выключатель/Ролик.m3d
Выключатель/Рычаг.m3d
Выключатель/Стакан.m3d
Выключатель/Тумблер ТВ2-1.a3d
Выключатель/Тумблер.jpg
