Струбцина

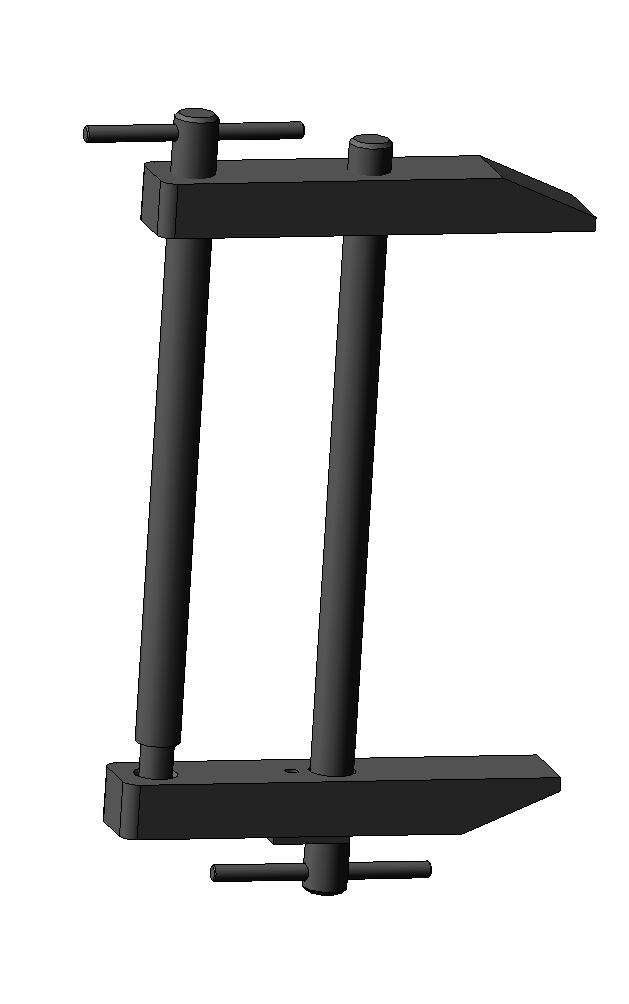

Струбцина. Длина хода 40-200. Длина захвата 70 мм. Для нужд производства.

Состав: Сборочный чертеж, полная деталировка, 3D-модель. Язык документа

Софт: Компас-3D 14 sp1

Просмотр файлов
Струбцина.a3d
РЧ-01.007.000.000 СБ - Сборка Сборочный чертеж.cdw
РЧ-01.007.000.001 - Губка.cdw
РЧ-01.007.000.002 - Губка.cdw
РЧ-01.007.000.003 - Винт.cdw
РЧ-01.007.000.004 - Винт.cdw
РЧ-01.007.000.005 - Фиксатор.cdw
РЧ-01.007.000.006 - Ось.cdw
Винт высоты.m3d
Винт прижимной.m3d
Губка верхняя.m3d
Губка нижняя.m3d
Ручка.m3d
Стопор.m3d
РЧ-01.007.000.000 - Сборка.spw
