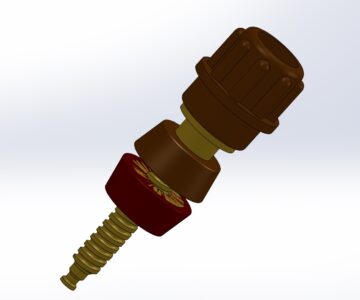

Зажим малогабаритный ЗМП

Зажимы малогабаритные предназначены для работы в электрических цепях с напряжением до 250В постоянного и переменного тока частотой 50 Гц при токе до 6,0А.
Максимальное напряжение Umax - 250В.
Максимальный ток Imax - 6,0А.
Масса не более 8 г.
Тип зажимов:
ЗМЗ - зажим заземляющий, со стержнем, имеющим надежный контакт с установочной платой;
ЗМП - зажим со стержнем, изолированным от установочной платы.
Гарантийная наработка 10000 ч в пределах гарантийного срока, при этом зажимы должны выдерживать 1000-кратное присоединение проводов без электрической нагрузки.
Габаритные размеры (max) 13,5х43 мм.
Диапазон рабочих температур от минус 60 до плюс 100 °С.

Состав: Вид общий (ВО). 3D модель Язык документа

Софт: Компас v9, M3D

Просмотр файлов
ЗМП.m3d
