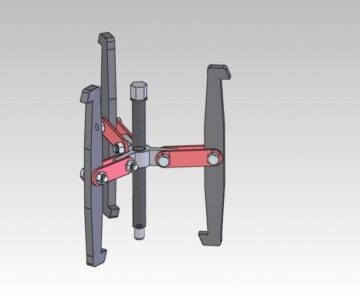

Приспособление для демонтажа (съемник)

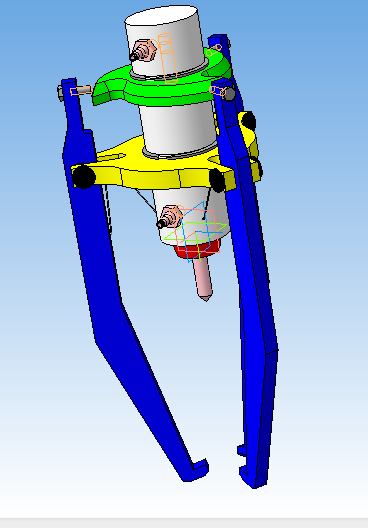

оборудованию механосборочного производства, а именно к устройствам для демонтажа деталей, преимущественно прессового соединения. В гидравлическом съемнике для демонтажа деталей рабочие спиральные поверхности плоского кулака выполнены с одинаковым наклоном к оси корпуса на протяжении контакта с двуплечими рычагами. Точки пересечения образующих наклонных рабочих поверхностей плоского кулака с осью корпуса расположены за пределами двуплечих рычагов при обращении их зацепов к оси корпуса при наружном схватывании демонтируемой детали. При установке зацепов для внутреннего схватывания деталей точки пересечения образующих наклонных поверхностей плоского кулака фсъю корпуса расположены между двуплечими рычагами. Пазы двуплечих рычагов для размещения шарниров выполнены наклонными к оси корпуса. Обеспечивается повышение надежности работы съемника.

Состав: 3D Модель Язык документа

Софт: Компас V13

Каталог / Машиностроение и механика / Приспособление для демонтажа (съемник)

Просмотр файлов
Толкатель.m3d
Траверса.m3d
Штуцер.m3d
Втулка.m3d
Диск.m3d
Заклёпочка.m3d
Клещи.m3d
Корпус.m3d
Поршень.m3d
пружина 2.m3d
Пружина.m3d
Сборка.a3d
