Операция Укомплектация-2

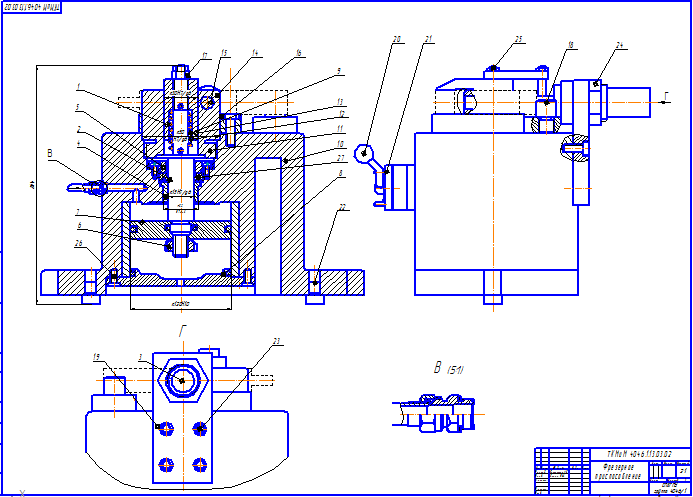

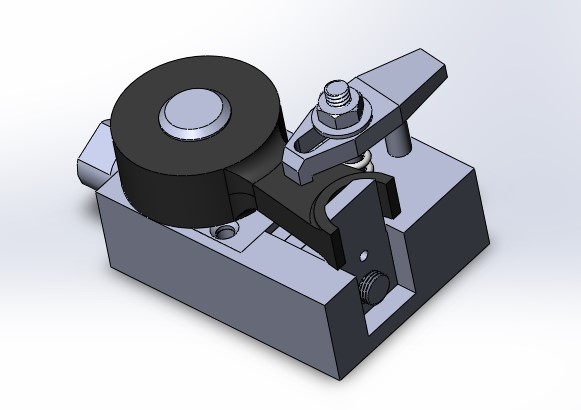

Приспособление для фрезерования рычага с автоматизированным сбросом готовой детали

СПбГПУ
Кафедра Технология Конструкционных Материалов
Курсовой проект по дисциплине "Проектирование специального оборудования и оснастки"
На тему. "Проектирование специального оборудования для фрезерной операции"
Санкт-Петербург 2013

Проведена отработка чертежа в соответствии с действующей нормативно-технической документацией. Разработан технологический процесс изготовления детали “Рычаг”. Проработана одна из технологических операций (фрезерование поверхности) – выбрано оборудование. Рассчитаны параметры режима резания. Спроектировано приспособление для обработки заготовки для данной операции. Автоматизирована функция сброса заготовки.

Описание работы приспособления
После установки заготовки оператору необходимо переключить кран в рабочее положение. Пневмораспределительная муфта подает сжатый воздух к пневмоцилиндру в верхнюю полость, происходит закрепление заготовки. Далее на настроенном станке на автоподаче произвести обработку поверхности. За тем после обработки поверхности давление воздуха отключают и под действием пружины прижим отходит от заготовки и заготовка сбрасывается за счет выталкивателя и отжатого курка.

Технические характеристики
Подаваемое давление воздуха 0,6 МПа;
Усилие зажима 4938 Н;
Габариты 350х254х264 мм.

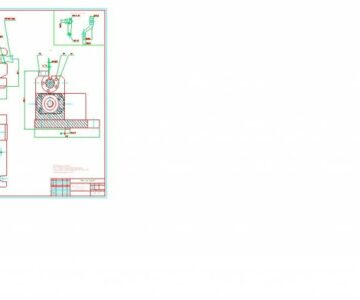

Состав: Фрезерное Приспособление(СБ), Спецификация, Пневмосхема, ПЗ Язык документа

Софт: Компас-3D 13 SP2
