Приспособление для навивки пружин

Устройство и принцип работы приспособления:

Приспособление для навивки пружин используется для изготовления мелких пружин на обычных токарных станках. Приспособление спроектировано к станку модели 1К62. Оно состоит из 2-х узлов: узла А, закрепленного в патроне станка, и узла Б - закрепляемого в корпусе задней бабки.

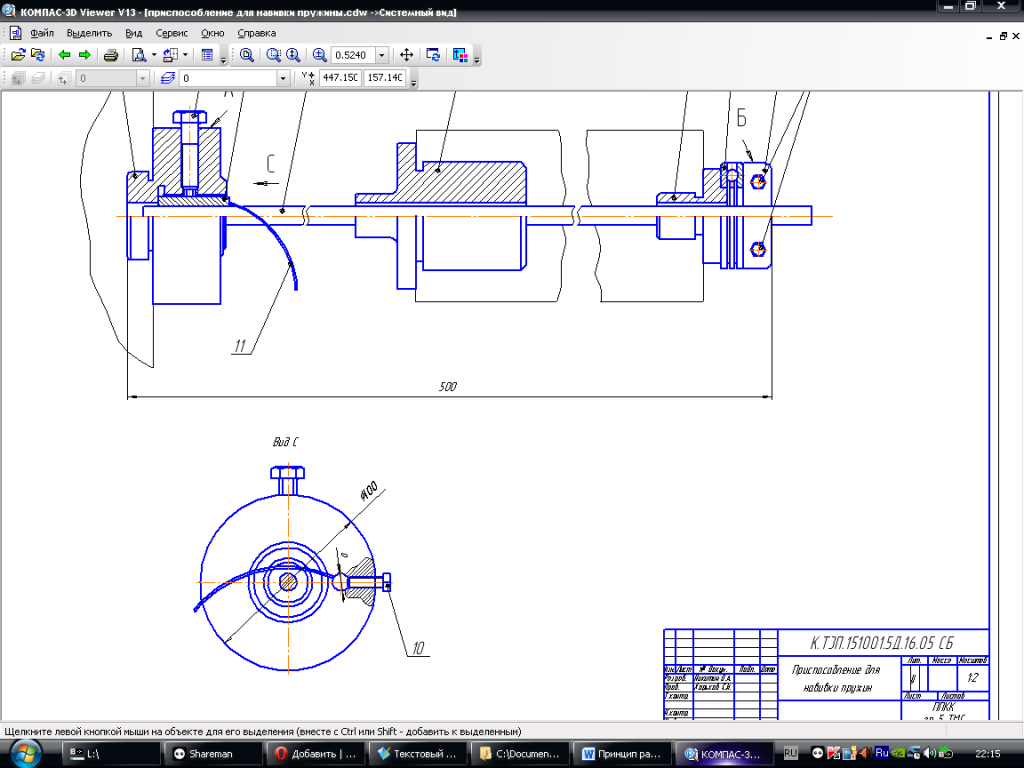

Узел А состоит из стального корпуса 1, в который вставляются сменные сухарики 2, зажимающие струну 4 с помощью болта 3. Узел Б состоит из втулки 5, вставленной с переднего торца задней бабки направляющей втулки 6, которая вмонтирована в бабку со второго торца, и зажимного хомута 8. Между направляющей втулкой 6 и хомутом 8 вставляется упорный подшипник 7, обеспечивающий струне возможность свободного вращения.

Работа с приспособлением ведется следующим образом. Подбирают проволоку нужного размера, которая служит струной 4, зажимают её в сухарики 2 и крепят болтом 3. Узел А удерживают в патроне. Свободный конец струны 4 пропускают через втулку 5, которую вставляют в корпус задней бабки вместо пиноли, предварительно удаленной из бабки. Затем струну 4 пропускают через направляющую втулку 6, упорный подшипник 7 и зажимной хомут 8. Заднюю бабку отодвигают так, чтобы струна 4 имела свободную длину, равную длине будущей пружины + 300 мм. После этого зажимной хомут сжимают с помощью болтов 9 и всю систему натягивают при помощи суппорта, который упирают в корпус задней бабки. Когда осуществлен необходимый натяг, заднюю бабку крепят к станине. Заготовленную для пружины проволоку 11 закрепляют в отверстие а корпуса 1 и зажимают болтом 10. На коробке подач устанавливают нужный шаг, заготовку пружины затормаживают в резцедержателе при помощи деревянных или медных сухарей, станок пускают в ход, и пружина навивается на струну 4, выполняющую роль оправки. Это приспособление позволяет обойтись в ряде случаев без специального станка для навивки пружин.

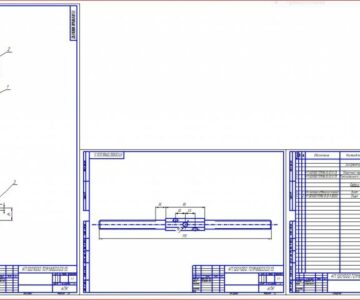

Состав: сСборочный чертеж(СБ), Спецификация Язык документа

Софт: Компас V12 CDW
