Приспособление для штамповки уплотнительных колец

Приспособление используется для изготовления уплотнительных колец с коксофторопласта для уплотнения ими вращающих валов.

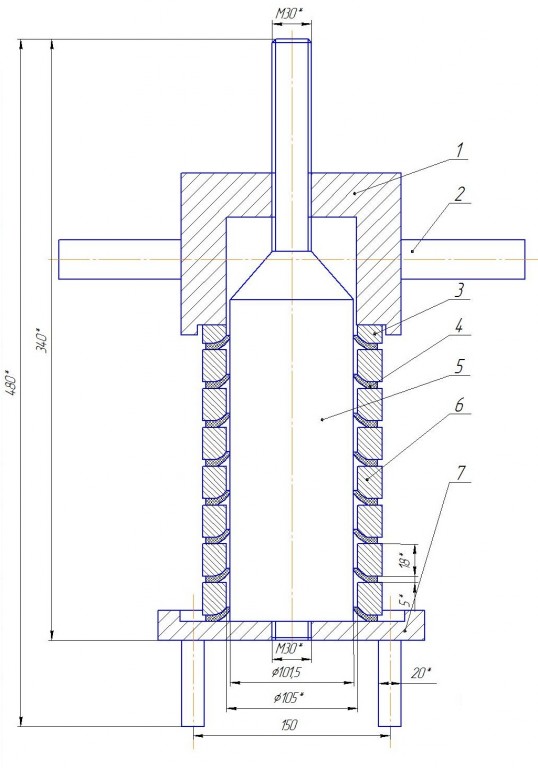

Принцип работы приспособления такой: коксофторопластови кольца в качестве заготовок вместе с Прижимная кольцами нанизываются сверху на вись. Зверху, на верхнее прижимной кольцо устанавливается прижимная втулка. Обертаючы втулку за ручки, получаем штампованные уплотнительные кольца.
ТНТУ

Состав: Сборочный чертеж(СБ), Спецификация, Записка Язык документа

Софт: Компас v13

Каталог / Машиностроение и механика / Приспособление для штамповки уплотнительных колец

Просмотр файлов
Приспосіблення 2 друк.cdw
Приспосіблення.doc
специфікація 4.frw
