Приспособление для установки стопорного кольца на ось коромысла клапанов

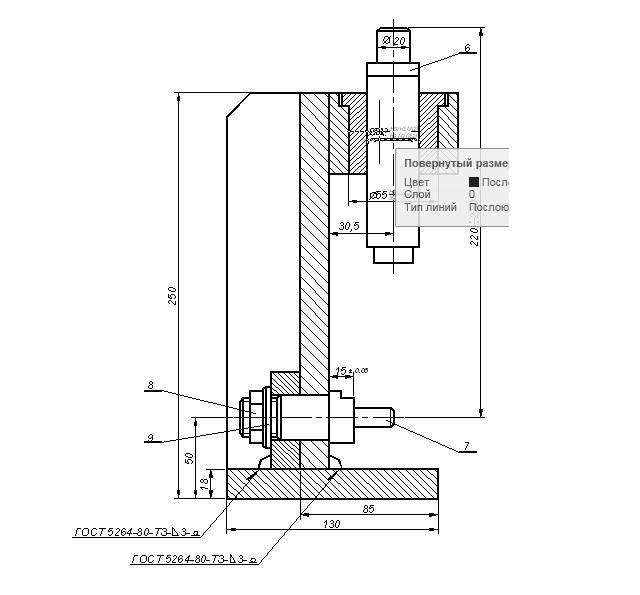

Пристрій призначено для встановлення пружинного стопорного кільця на вісь коромисла клапанів.
Встановлення виконують в натупному порядку:
Плунжер висувають із втулки до упора в гайку, встановлюють на сферичну поверхню оправки стопорне кільце. Потім утановлюють на палець вісь у зборі з коромислом отворами під болт кріплення, одночасно сполучивши утановочні штифти з отворами в пристрої. Попередньо на вісь надівають упорну шайбу.
Після цього натисканням на вставку переміщають плунжер, який при русі вниз переміщає стопорне кільце по направляючій частині оправки і встановлюють його в кільцеву канавку на вісі коромисла. Кільце встановлюють на рейковому пресі.
