Приспособление для установки вала-шестерни при фрезеровании шпоночного паза

Курсовой проект ЮРГТУ

Приспособление для фрезерования шпоночного паза на вал-шестерне. Записка, чертеж приспособления с пневмодвигателем, спецификация.

Приспособление применяется в технологическом процессе изготовления вала-шестерни большого при установке заготовки на вертикально-фрезерном станке при фрезеровании шпоночного паза длиной 70 мм и диаметром 20N9 шпоночной фрезой Ø20 мм на вертикально-фрезерном станке с ЧПУ 6Р13Ф3. Эта операция выполняется после термической обработки заготовки.

Приспособление проектируется с целью оснащения вертикально-фрезерной операции и предназначено для:
• Точной установки вала-шестерни относительно режущего инструмента – шпоночной фрезы.
• Надежного закрепления детали в процессе обработки.
• Снижение временных и физических затрат, связанных с установкой, закреплением и снятием заготовки.

Состав: Чертеж зажимного механизма при фрезеровании шпоночного паза, записка, спецификация Язык документа

Софт: AutoCAD

Каталог / Машиностроение и механика / Приспособление для установки вала-шестерни при фрезеровании шпоночного паза

Просмотр файлов
приспособление/Курсовая работа.docx

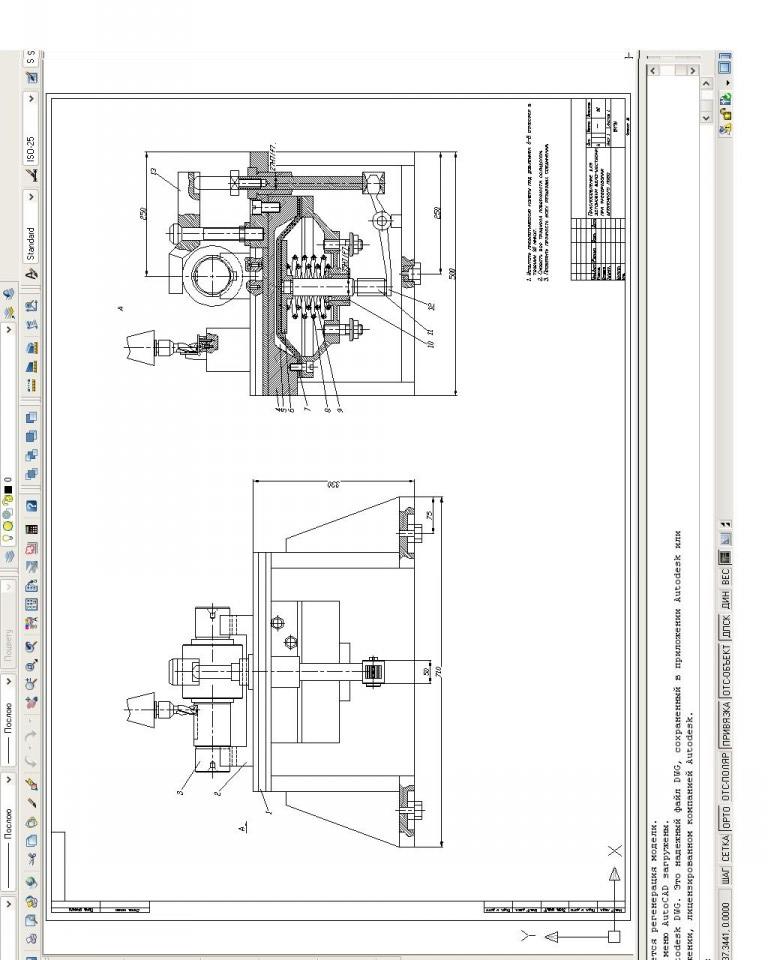

приспособление/Приспособление для установки вала.dwg
приспособление/Спецификация.dwg
приспособление
