Приспособление фрезерное для закрепления детали корпус

Приспособление фрезерное для закрепления детали корпус "возбудителя"

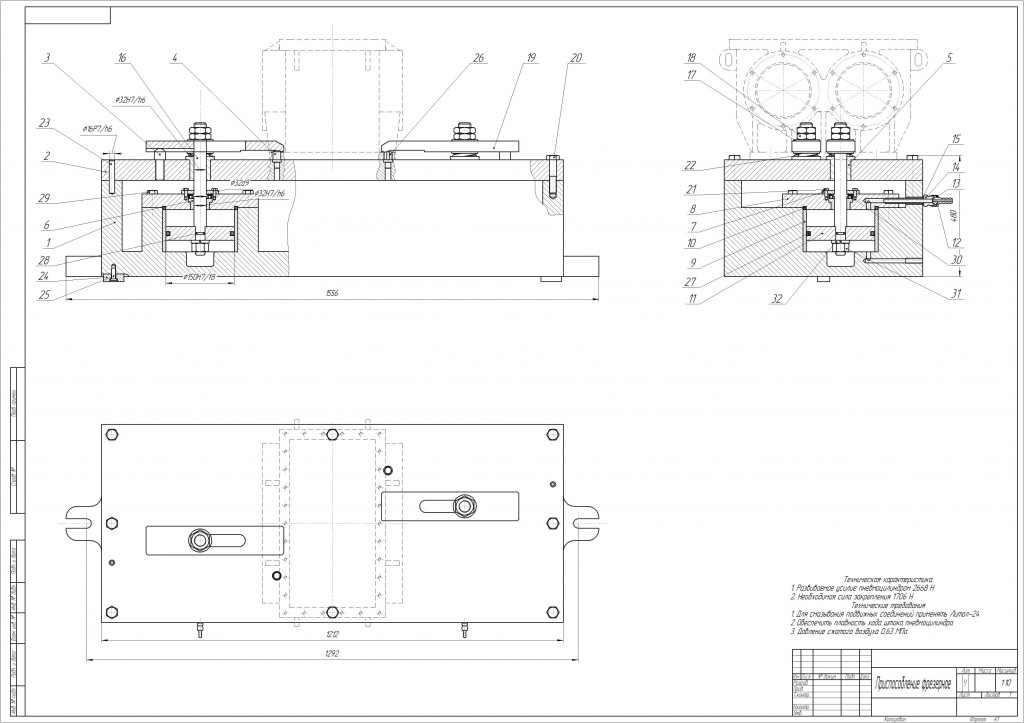

Конструкция приспособления представляет собой базовый блок, состоящий из корпуса 1, в который встроен пневмоцилиндр 11. Шток пневмоцилиндра 16 соединен с прихватом 19 , обеспечивающий закрепление обрабатываемой заготовке. Корпус устанавливается на стол станка и ориентируется на нем с помощью двух призматических привертных шпонок 24. При подаче сжатого воздуха в штоковую полость пнемоцилиндра поршень 11 под действием штока пневмоцилиндра опускается. Шток в свою очередь тянет вниз прихват 19 который прижимает заготовку. При подаче воздуха в нижнюю полость пневмоцилиндра пружина 22 приподнимает прихват позволяя убрать деталь.

Техническая характеристика
1. Развиваемое усилие пневмоцилиндром 2668 Н
2. Необходимая сила закрепления 1706 Н

Состав: Сборочный чертеж, Спецификация Язык документа

Софт: Компас v12, CDW
